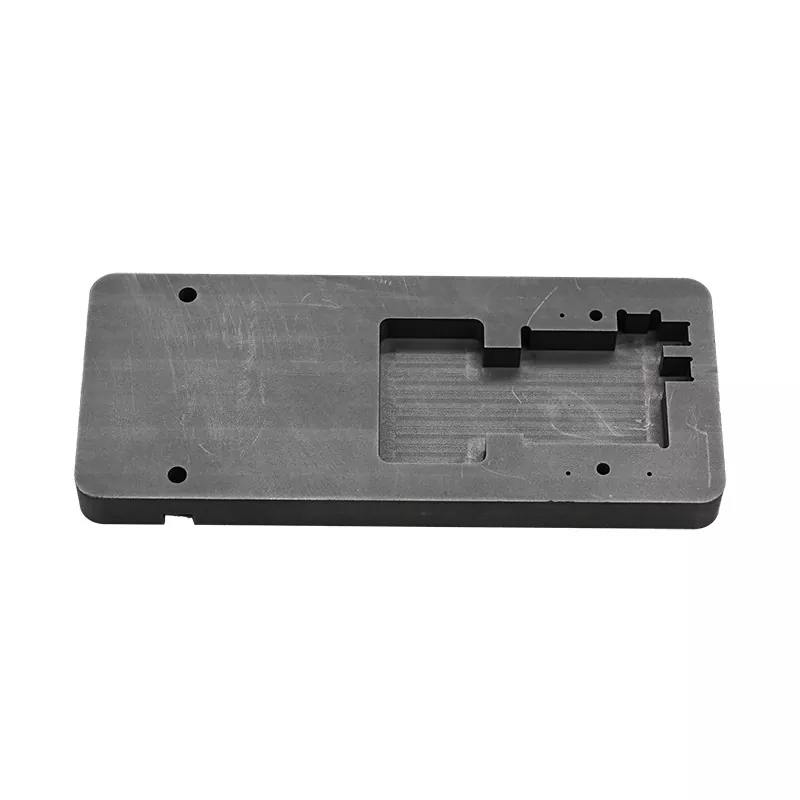

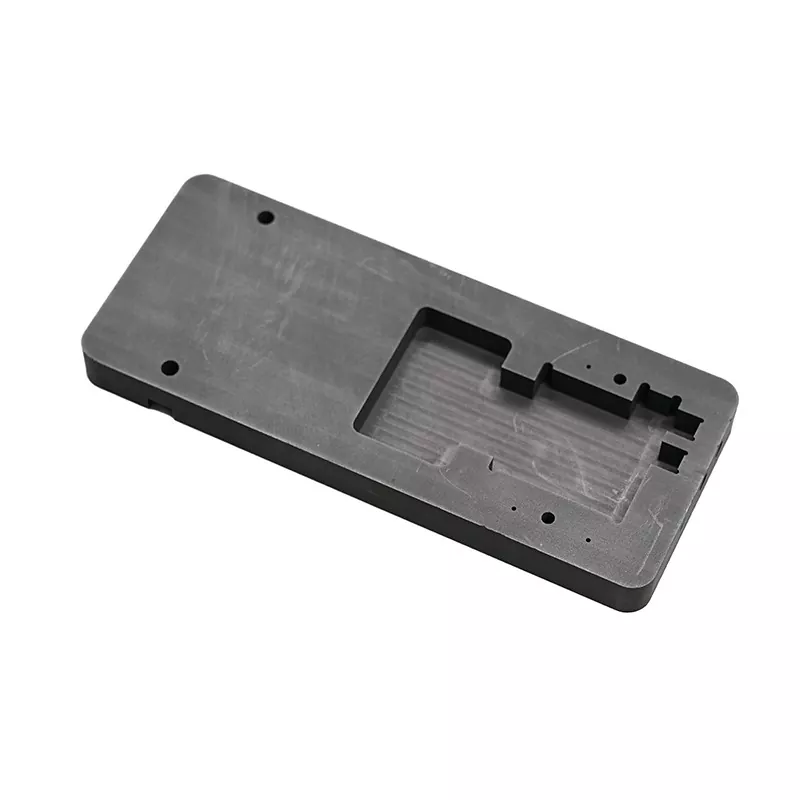

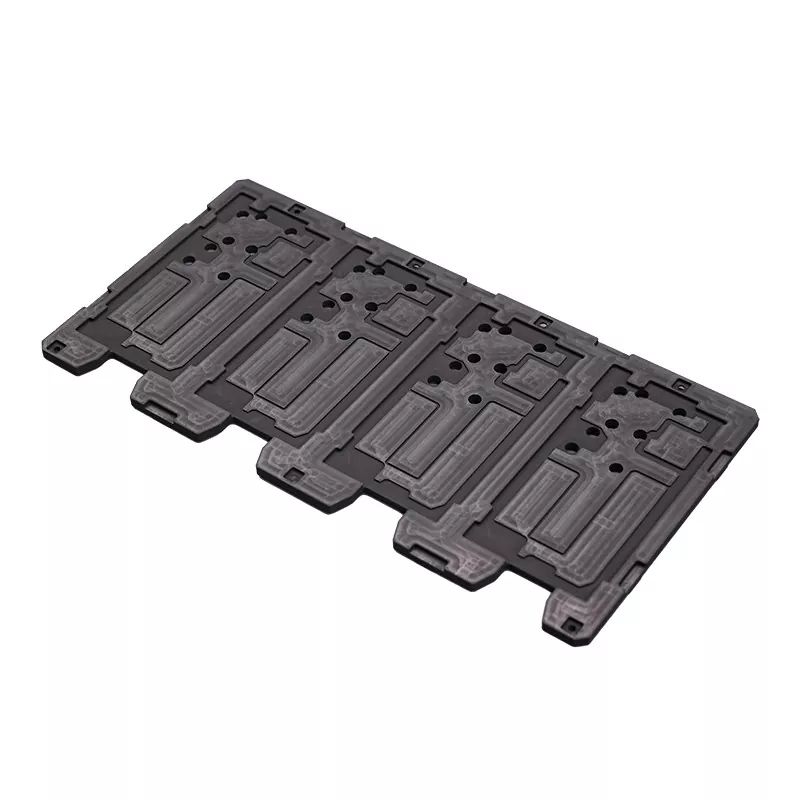

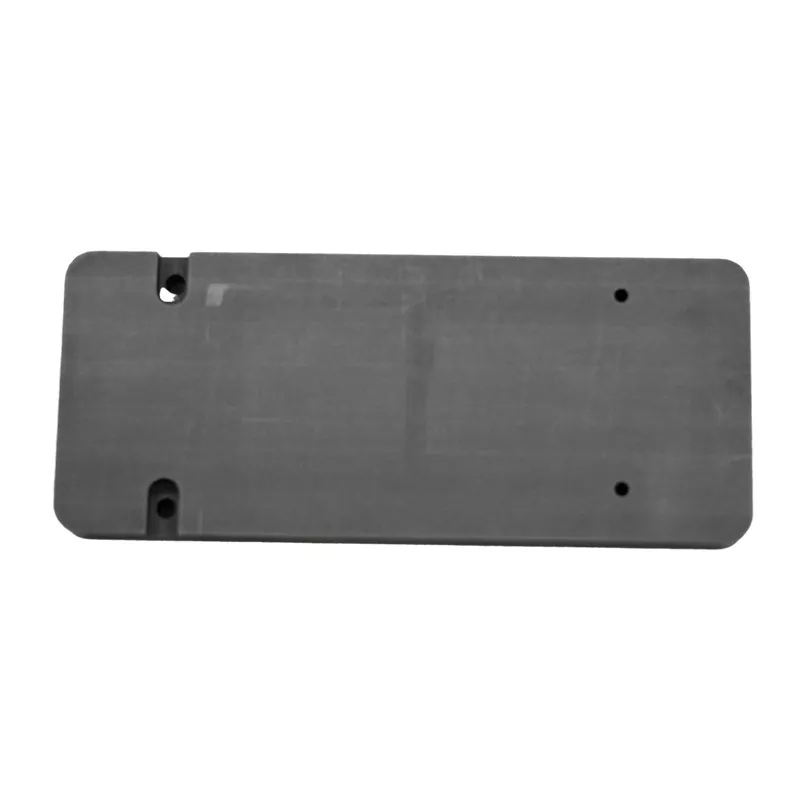

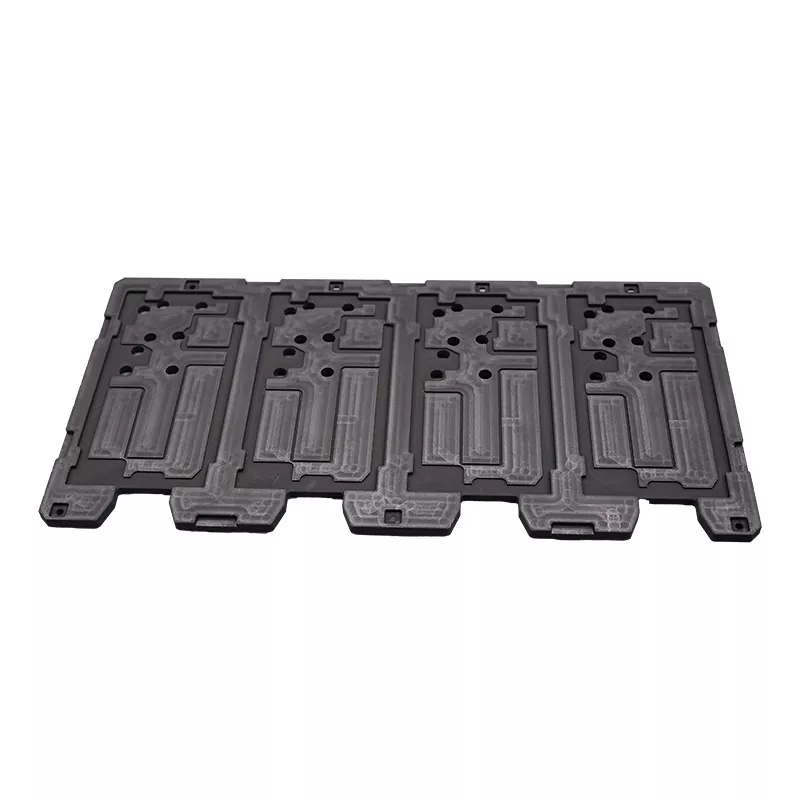

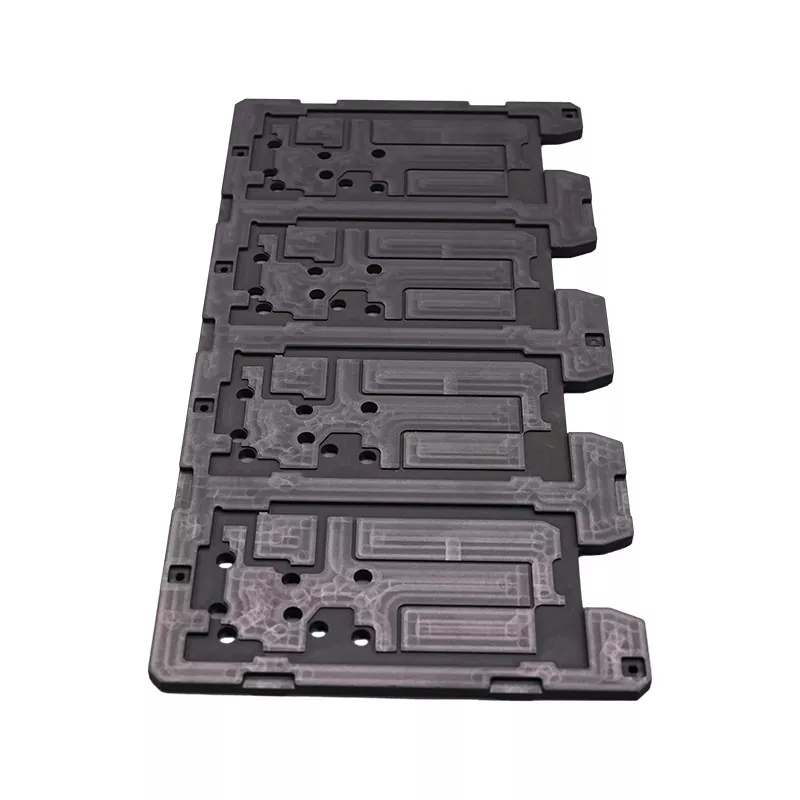

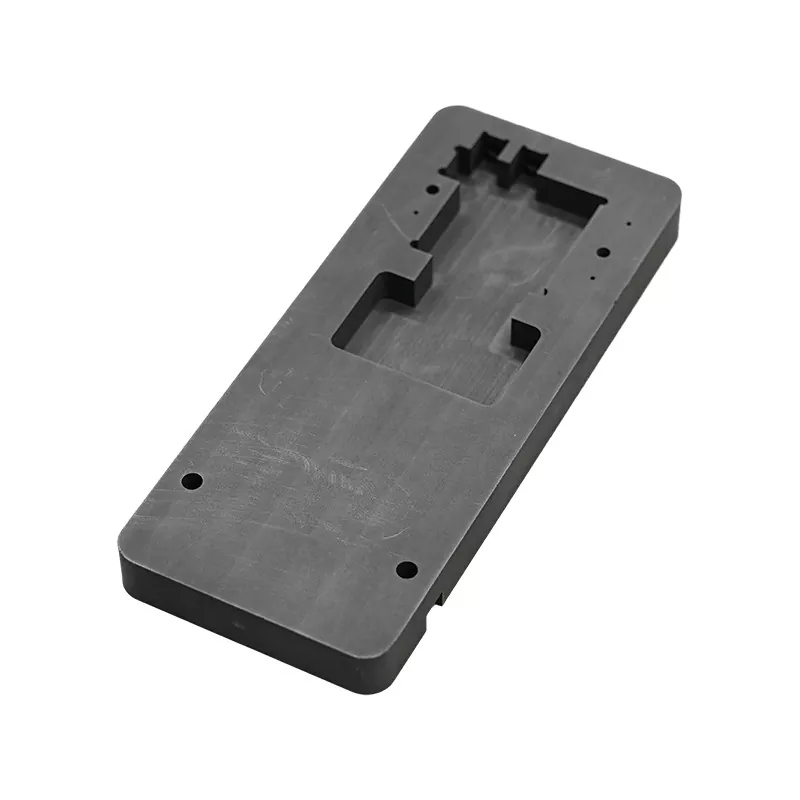

قالب های ابزار زینترینگ الکترونیکی

قالب های ابزار زینترینگ الکترونیکی SIKAIDA تجهیزات اصلی در فرآیندهای پخت قطعات مختلف الکترونیکی هستند که نقاط درد قالب های سنتی مانند دمای ناهموار، دقت ناکافی و طول عمر کوتاه را حل می کنند. ما به عنوان یک کارخانه حرفه ای با تجربه تولید گسترده، مفاهیم تولید پیشرفته و کنترل کیفیت دقیق را در تمام جنبه های تولید ادغام می کنیم تا اطمینان حاصل کنیم که هر قالب با بالاترین استانداردهای مشتریان و صنعت ما مطابقت دارد.

قالب های ابزار زینترینگ الکترونیکی به طور گسترده برای پخت قطعات الکترونیکی مانند خازن های سرامیکی، مقاومت ها، سلف ها و دستگاه های نیمه هادی کاربرد دارند. طراحی ساختاری آن‌ها گرمایش یکنواخت، قالب‌گیری آسان و ایمنی عملیاتی را متعادل می‌کند و هندسه پایدار و تناسب ابعادی دقیق را حتی در دماهای بالا حفظ می‌کند. سطح تحت درمان ویژه قرار می گیرد، مقاومت عالی در برابر نچسب و خوردگی ایجاد می کند، به طور موثر طول عمر را افزایش می دهد، فرکانس تعمیر و نگهداری را کاهش می دهد و به مشتریان کمک می کند تا راندمان تولید و هزینه های کلی را کنترل کنند.

مشخصات اصلی

مزایای اصلی

1. کنترل ابعادی با دقت بالا: تلورانس‌های ابعادی کلیدی در ± 0.05 میلی‌متر می‌باشند، که ثبات و بازده بالای اجزای متخلخل را تضمین می‌کند و نیازهای دقت صنعت الکترونیک را برآورده می‌کند.

2. مقاومت عالی در برابر دمای بالا: با استفاده از گرافیت با خلوص بالا و فولاد مقاوم در برابر حرارت خاص، آنها می توانند برای مدت طولانی در دمای 1600 درجه سانتیگراد بدون تغییر شکل به طور پایدار عمل کنند.

3. توزیع یکنواخت دما: ساختار بهینه و مواد رسانای حرارتی با کیفیت بالا از گرمای بیش از حد/کم گرمای موضعی جلوگیری می کند و ثبات کیفیت اجزا را بهبود می بخشد.

4. عمر طولانی: عملیات حرارتی ویژه و عملیات سطحی طول عمر قالب ها را 3-5 برابر نسبت به قالب های معمولی افزایش می دهد و هزینه های تعویض را کاهش می دهد.

5. طراحی سریع تخریب: مکانیزم بهینه سازی قالب گیری چسبندگی اجزا را کاهش می دهد، راندمان تولید و بازده را بهبود می بخشد.

6. قابلیت های سفارشی سازی انعطاف پذیر: طرح های شخصی و راه حل های یک مرحله ای را می توان با توجه به مشخصات محصول مشتری و نیازهای فرآیند ارائه کرد.

قابلیت های فنی

1. انتخاب مواد و تناسب

قالب‌های ابزار تف جوشی الکترونیکی از گرافیت با خلوص بالا (≥99.5٪) همراه با یک قاب فولادی ویژه مقاوم در برابر حرارت استفاده می‌کنند که مقاومت در برابر دمای بالا و استحکام ساختاری را متعادل می‌کند. مواد برای از بین بردن تنش داخلی و بهبود پایداری ابعادی تحت عملیات حرارتی شدید قرار می گیرند.

2. بهینه سازی طراحی سازه

تجزیه و تحلیل المان محدود (FEA) برای بهینه سازی ساختار، تضمین پایداری شکل تحت دما و فشار بالا استفاده می شود. تطبیق انبساط حرارتی برای حل مشکل تغییرات ابعادی در دماهای بالا در نظر گرفته می شود.

3. سیستم کنترل دقیق

کنترل کیفیت دقیق در کل فرآیند، ماشینکاری CNC با دقت بالا و ابعاد کلیدی توسط یک دستگاه اندازه گیری مختصات بازرسی می شود تا اطمینان حاصل شود که قالب با دقت طراحی مطابقت دارد.

4. فرآیند درمان سطحی

قالب‌های ابزار زینترینگ الکترونیکی تحت پرداخت دقیق و یک پوشش ویژه قرار می‌گیرند و زبری سطح 0.8 میکرومتر را به دست می‌آورند، چسبندگی را کاهش می‌دهند، قالب‌گیری را تسهیل می‌کنند و مقاومت در برابر دمای بالا و مقاومت در برابر اکسیداسیون را بهبود می‌بخشند.

5. فناوری مدیریت حرارتی

سیستم گرمایش و سرمایش قالب بهینه، همراه با تجهیزات کنترل دما دقیق، به دقت کنترل دما ± 5 ℃ دست می یابد و دمای پخت پایدار را تضمین می کند.

مواد فرآوری شده

درمان پایان سطحی

استانداردهای فنی و صلاحیت

1. دقت تحمل: ± 0.05 میلی متر. زبری سطح: Ra≤0.8μm. دمای عملیاتی: ≤1600℃; عمر سرویس: ≥30000 چرخه

2. استانداردهای صنعت: ISO9001:2015، SGS RoHS، REACH. سیستم کیفیت: ISO14001، OHSAS18001

حوزه های کاربردی

1. ساخت خازن سرامیکی: ابعاد دقیق و پخت یکنواخت خازن های سرامیکی چند لایه را تضمین می کند و عملکرد دی الکتریک و قابلیت اطمینان را بهبود می بخشد.

2. تولید مدار فیلم ضخیم: سازگار با مقاومت های فیلم ضخیم، خازن ها و سایر اجزاء، سازگاری خوبی با مواد و تضمین عملکرد الکتریکی پایدار پس از پخت.

3. بسته بندی دستگاه نیمه هادی: برای پخت نیمه هادی قدرت، مقاومت در برابر دمای بالا، موقعیت دقیق و کنترل فشار پایدار سازگار شده است.

4. ساخت عنصر پیزوالکتریک: با مواد پیزوالکتریک واکنش شیمیایی نمی دهد و عملکرد پیزوالکتریک پایدار و سازگار را تضمین می کند.

5. زیرلایه های سرامیکی الکترونیکی: نیازهای سطح و مسطح بودن بستر را برآورده می کند و از دقت ابعادی پس از پخت اطمینان می دهد.

6. سنسورهای فیلم ضخیم: ساختار بهینه شده موقعیت دقیق و گرمایش یکنواخت عناصر حسگر را تضمین می کند.

سوالات متداول

Q1: چه موادی عمدتاً در قالب های ابزار زینترینگ الکترونیکی SIKAIDA استفاده می شود؟

A1: در درجه اول از گرافیت با خلوص بالا (≥99.5٪) و فولاد مقاوم در برابر حرارت ویژه استفاده می شود که مقاومت در برابر درجه حرارت بالا و هدایت حرارتی عالی را ارائه می دهد و امکان عملکرد پایدار در دمای 1600 درجه سانتیگراد را فراهم می کند.

Q2: دقت و طول عمر قالب چیست؟

A2: تحمل ابعادی ± 0.05mm، Ra≤0.8μm. طول عمر قالب های معمولی 3-5 برابر با درمان ویژه است.

Q3: آیا می توانید قالب های ابزار شیمیایی سفارشی را ارائه دهید؟

A3: بله، به عنوان یک تولید کننده حرفه ای، می توانیم ابعاد قالب، ساختار، مواد و سایر پارامترها را با توجه به نیاز مشتری بهینه کنیم.

Q4: دقت کنترل دما در طول پخت قالب چقدر است؟

A4: با سیستم کنترل دما، می توان به دقت ± 5 ℃ دست یافت. بهینه سازی ساختاری توزیع یکنواخت دما را تضمین می کند و از هر گونه تأثیری بر کیفیت محصول جلوگیری می کند.

Q5: چه اقدامات احتیاطی برای نگهداری قالب های ابزار زینترینگ الکترونیکی باید انجام شود؟

A5: به طور منظم آنها را بازرسی و تمیز کنید. اجتناب از عوامل تمیز کننده خورنده؛ در مکانی خشک برای مدت طولانی در صورت عدم استفاده نگهداری کنید. به طور دوره ای دقت و عملکرد را آزمایش کنید.
