پایه های قالب دقیق استاندارد سفارشی از یک تولید کننده حرفه ای در چین

SIKAIDAپایه های قالب دقیق استاندارد به طور گسترده ای از تجهیزات فرآیند اساسی در صنعت تولید قالب استفاده می شود. به عنوان "اسکلت" قالب، از آنها برای تثبیت و پشتیبانی از اجزای قالب گیری، مکانیسم های هدایت کننده و سیستم های تخلیه استفاده می شود. SIKAIDA به عنوان یک تولید کننده حرفه ای با کارخانه خود در چین، متعهد به ارائه پایه های قالب دقیق استاندارد مقرون به صرفه است و به عنوان یک تامین کننده قابل اعتماد، نیازهای متنوع مشتریان جهانی را برآورده می کند.

اینهاپایه های قالب دقیق استاندارداستانداردهای تحمل مرسوم (تلرانس ابعادی ± 0.1 ~ 1 میلی متر، صافی ≤0.02 میلی متر بر متر)، ترکیبی از مزایای اقتصادی، تطبیق پذیری و تحویل سریع. آنها از اجزای استاندارد شده مانند صفحه پایه قالب ثابت و صفحه قالب متحرک تشکیل شده اند. در زیر یک طبقه بندی دقیق ارائه شده است.

طبقه بندی بر اساس نوع قالب

1. پایه های قالب تزریق

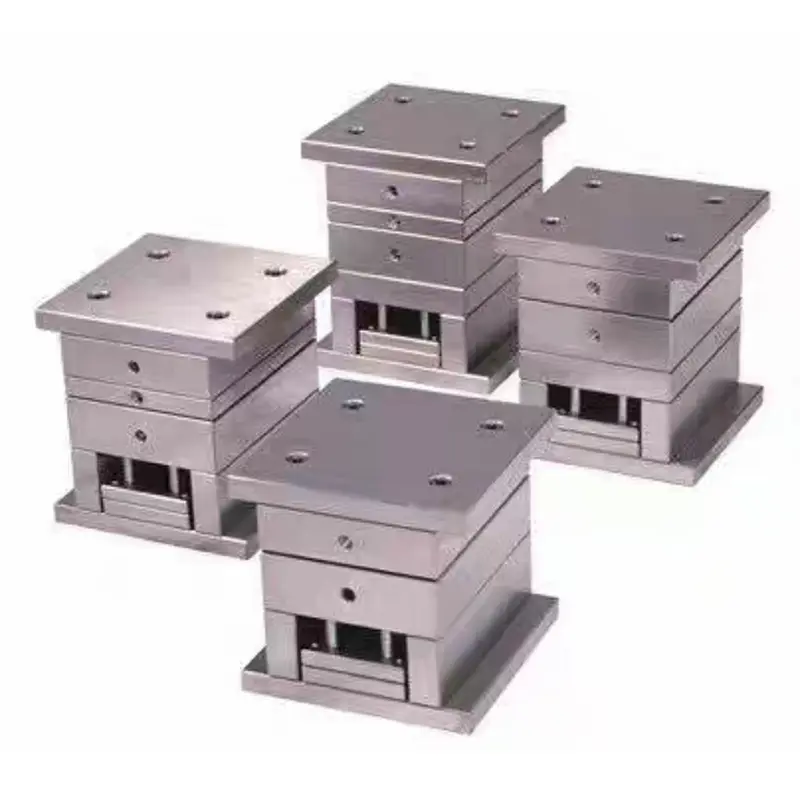

- پایه قالب دو صفحه ای (تک سطح جداکننده): پرکاربردترین پایه قالب تزریق دقیق استاندارد SIKAIDA. دارای ساختاری ساده، هزینه کم و تحویل سریع است که برای اکثر محصولات قالب‌گیری تزریقی مانند پوسته‌های ضروری روزانه، قطعات لوازم خانگی و اسباب‌بازی‌های پلاستیکی مناسب است. طراحی سطح جداکننده واحد فرآیند پردازش و مونتاژ را ساده می کند و کارایی تولید را بهبود می بخشد.

- مجموعه قالب های سه صفحه ای (دروازه باریک): در مقایسه با مجموعه قالب های دو صفحه ای، یک صفحه فشاری اضافه می کند که در نتیجه ساختار کمی پیچیده تر اما تطبیق پذیری بیشتری دارد. مناسب برای قطعات دقیق کوچکی که نیاز به حذف خودکار درب دارند (مانند قطعات پلاستیکی کوچک و نیازهای دقیق روزانه). سطح جداکننده دوگانه امکان جداسازی خودکار دروازه و محصول را فراهم می کند و کیفیت سطح محصول را تضمین می کند.

2. مهر زنی مجموعه های قالب

- مجموعه قالب مهر زنی ستون راهنمای عقب: سطح عملیاتی گسترده ای را برای تغذیه آسان ارائه می دهد، مناسب برای عملیات دستی. در درجه اول برای قطعات مهر و موم شده کوچک تا متوسط ​​مانند اتصال دهنده ها، ظروف آشپزخانه و ابزار سخت افزاری استفاده می شود. این یکی از متداول ترین انواع ست قالب مهر زنی در خط تولید استاندارد SIKAIDA است.

- مجموعه دای مهر زنی ستون راهنما: مکانیزم هدایت کننده در دو طرف مرکز قرار گرفته است و دقت هدایت بالاتری را در مقایسه با نوع ستون راهنمای عقب ارائه می دهد. مناسب برای قطعات مهر شده ای که نیاز به دقت هدایت بالایی دارند (مانند قطعات سخت افزاری دقیق و قطعات مهر شده کوچک با ابعاد متوسط).

طبقه بندی بر اساس ترکیب ساختاری

پایه‌های قالب دقیق استاندارد SIKAIDAS از طراحی ساختاری استاندارد استفاده می‌کنند که همه اجزا به صورت انبوه تولید می‌شوند. این امر ضمن کاهش هزینه های تولید، کیفیت محصول پایدار را تضمین می کند. پیکربندی استاندارد شامل چهار سیستم اصلی با عملکردهای مشخص و یکپارچه سازی دقیق است.

1. سری قالب

اجزای اصلی پایه قالب، از جمله پانل، قالب ثابت (صفحه A)، قالب متحرک (صفحه B) و آهن مربع (صفحه C)، همگی از فولاد ساختاری کربن با کیفیت بالا 45 یا فولاد کم آلیاژ ساخته شده اند. پس از عملیات حرارتی، سختی به 240 ~ 270HB می رسد و خواص مکانیکی جامع و ماشین کاری عالی را ارائه می دهد. الگوهای مهم را می توان از فولاد پیش سخت شده P20، متعادل کننده عملکرد و اقتصادی ساخت.

2. سیستم هدایت

در درجه اول شامل ستون های راهنما و آستین های راهنما است که از هدایت کشویی با فاصله 0.02 ~ 0.04 میلی متر استفاده می کند. ستون راهنما و سوراخ های آستین راهنما با دقت H7 ماشینکاری شده اند و حرکت انعطاف پذیر و بدون گیر کردن را تضمین می کنند. این راهنمایی دقیق برای باز و بسته شدن قالب ارائه می دهد و برای اطمینان از دقت اولیه پایه قالب بسیار مهم است.

3. سیستم تخلیه

این سیستم از یک میله تنظیم مجدد و پین ها/آستین های راهنمای خروجی تشکیل شده است، این سیستم محصول قالب گیری شده را از حفره قالب خارج می کند. طراحی استاندارد، خروج پایدار و قابل اعتماد را تضمین می کند، از تغییر شکل و آسیب محصول جلوگیری می کند و با الزامات پرتاب انواع مختلف محصول سازگار است.

4. سیستم بست و موقعیت یابی

شامل پیچ و مهره های با استحکام بالا و پین های مکان یابی برای محکم کردن اجزای پایه قالب، تضمین پایداری کلی ساختار در طول عملیات قالب می باشد. انتخاب استاندارد بست ها و پین های مکان یابی قابلیت تعویض خوب را تضمین می کند و تعمیر و نگهداری و جایگزینی آینده را تسهیل می کند.

پایه های مختلف قالب دقیق استاندارد SIKAIDA مرزهای کاربرد را به وضوح مشخص کرده اند و به مشتریان امکان می دهد مدل های مناسب را بر اساس نوع محصول، الزامات دقت و منطقه بازار انتخاب کنند. تمام پایه های قالب دقیق استاندارد SIKAIDA دارای طول عمر قالب 100000 تا 500000 چرخه هستند که نیازهای تولید صنعتی در مقیاس بزرگ را برآورده می کنند و از تولید کارآمد برای مشتریان پشتیبانی می کنند.

به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، SIKAIDA نه تنها موجودی کافی از مشخصات استاندارد را ارائه می دهد، بلکه خدمات سفارشی سازی غیر استاندارد را نیز انجام می دهد. ما می توانیم پایه های قالب ثانویه را بر اساس نقشه های مشتری طراحی کنیم تا نیازهای شخصی صنایع مختلف را برآورده کنیم.
