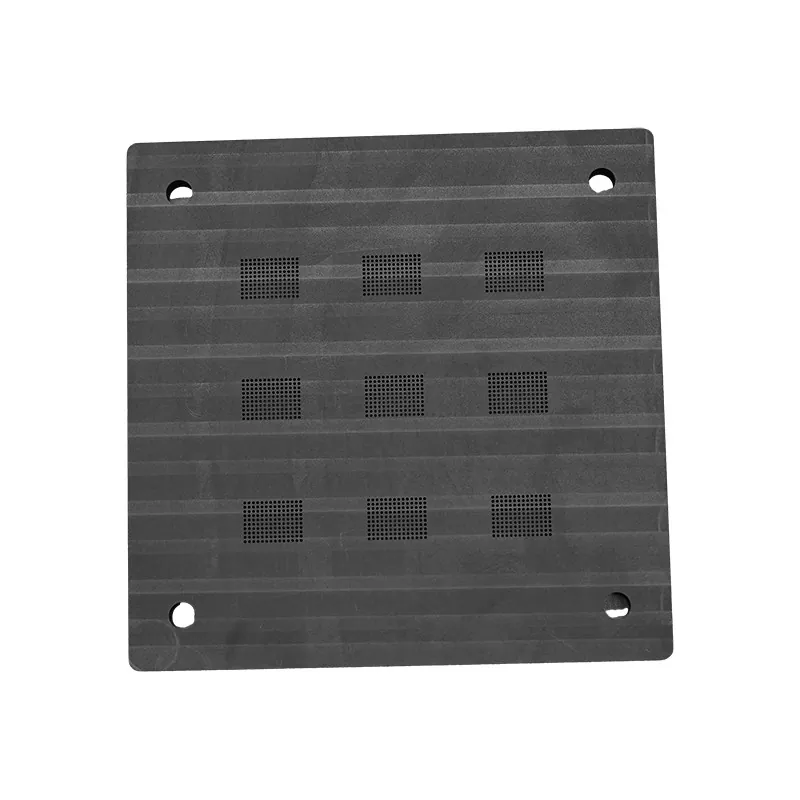

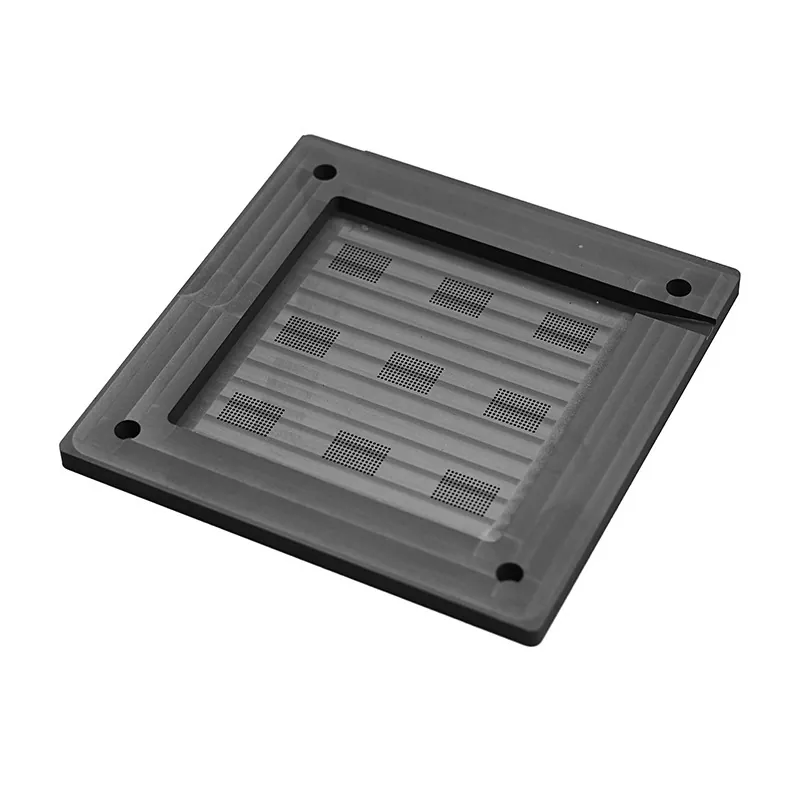

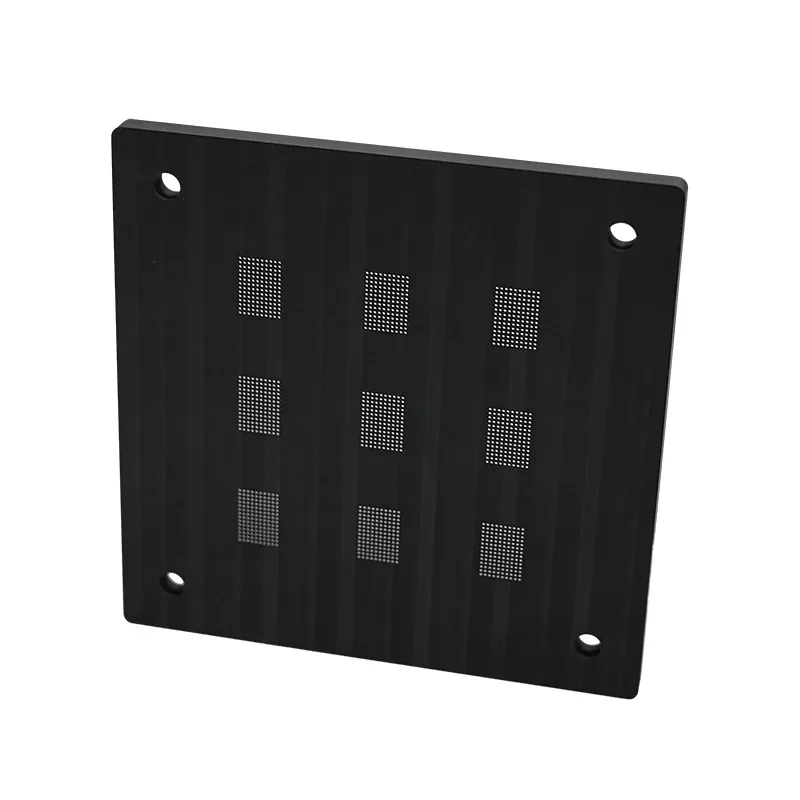

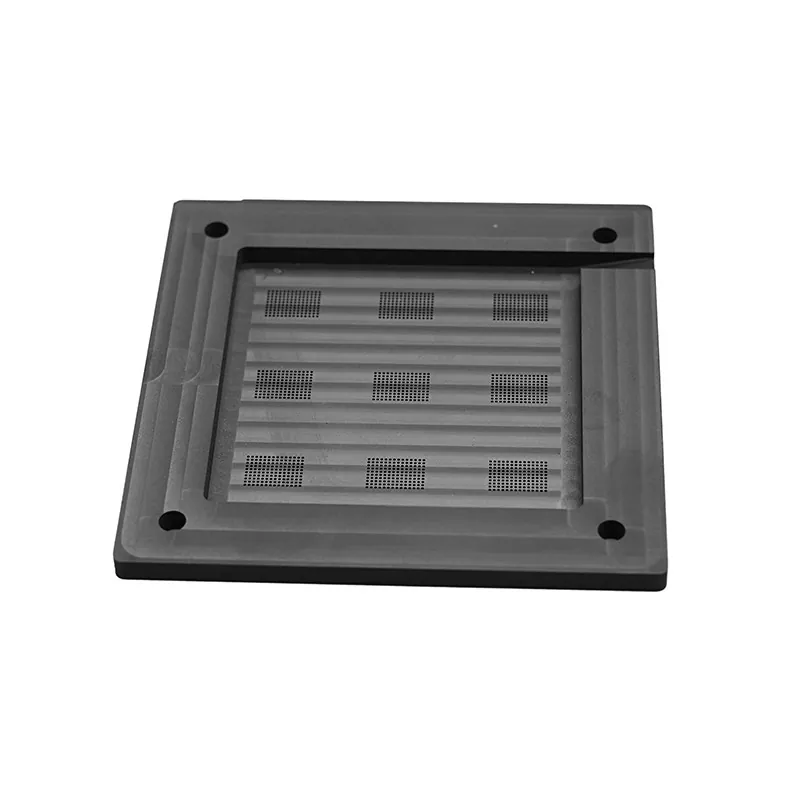

وسایل قرار دادن توپ گرافیت

سیستم‌های SIKAIDA Graphite Placement Fixtures راه‌حل‌هایی با دقت بالا برای بسته‌بندی نیمه‌رسانا، تولید الکترونیک و صنایع ابزار دقیق هستند. با استفاده از گرافیت با خلوص بالا و فرآیندهای ماشینکاری دقیق، آنها نیازهای بسته بندی پیشرفته را برآورده می کنند. به عنوان یک تولید کننده پیشرو ابزار نیمه هادی در چین، ما راه حل های سفارشی با کیفیت بالا را به مشتریان جهانی ارائه می دهیم که کارایی تولید و بازده محصول را بهبود می بخشد.

ارسال استعلام

توضیحات محصول

فیکسچرهای قرار دادن توپ گرافیتی SIKAIDA از گرافیت با خلوص بالا و ماشین‌کاری دقیق و فناوری‌های تصفیه سطح استفاده می‌کنند که استانداردهای درجه نیمه‌رسانا را رعایت می‌کنند. سطح صاف و تمیز است، با عملکرد پایدار در دمای بالا. ساختار بهینه شده عملیات و نگهداری را تسهیل می کند و به طور موثر کارایی و عملکرد قرار دادن توپ را بهبود می بخشد.

گرافیت با خلوص بالا از نظر حرارتی رسانا و مقاوم در برابر خوردگی است و از ثبات ابعادی در هنگام لحیم کاری در دمای بالا و جلوگیری از آلودگی یونی مضر جلوگیری می کند. درمان‌های سطح ویژه، مرطوب‌شدگی عالی با توپ‌های لحیم کاری را تضمین می‌کند و از آلودگی اکسیداسیون جلوگیری می‌کند.

مشخصات فنی

مورد	مشخصات	شاخص فنی
مواد پایه	گرافیت با خلوص بالا	خلوص ≥99.5٪، خاکستر ≤0.5٪
تراکم	1.7-1.9 g/cm³	± 0.05 گرم بر سانتی متر مکعب
صافی سطح	دقت لپ شده	مسطح بودن ≤0.002 mm/m
زبری سطح	فوق العاده صاف	Ra ≤ 0.4 میکرومتر
دمای عملیاتی	-40 تا 300 درجه سانتی گراد	محدوده دمایی گسترده
دقت موقعیت توپ	قطر ± 0.025 میلی متر؛ گام ± 0.05 میلی متر	موقعیت یابی با دقت بالا
ناخالصی های فلزی	Fe ≤10ppm، Cu ≤5ppm	درجه خلوص نیمه هادی
CTE (25-200 درجه سانتیگراد)	4-6 × 10-6/K	با ویفرهای سیلیکونی مطابقت دارد
مقاومت فشاری	≥35 مگاپاسکال @20 درجه سانتیگراد	استحکام مکانیکی بالا
مقاومت	8-15 μΩ· m @25 درجه سانتی گراد	دارایی الکتریکی پایدار
ماشینکاری	CNC 5 محوره	دقت موقعیت یابی ± 0.01 میلی متر
درمان سطحی	عملیات حرارتی خلاء	بازپخت تسکین استرس
اندازه استاندارد	100×100×10 میلی متر تا 300×300×50 میلی متر	چند مدل استاندارد
سفارشی سازی	غیر استاندارد	قابل تنظیم در هر نقاشی

ویژگی های کلیدی

فیکسچرهای قرار دادن توپ گرافیت دارای چندین ویژگی کلیدی هستند: 1) خلوص بالا (گرافیت ≥99.5٪، عاری از آلودگی یونی). 2) مسطح بودن زیاد (صافی ≤0.002 mm/m، Ra≤0.4 میکرومتر). 3) دقت قرار دادن توپ در سطح میکرو (قطر توپ ± 0.025 میلی متر، فاصله توپ ± 0.05 میلی متر). 4) مقاومت در برابر دمای بالا (عملکرد پایدار در 300 درجه سانتیگراد)؛ 5) مدیریت حرارتی عالی (رسانایی حرارتی یکنواخت، کاهش تنش حرارتی).

سناریوهای کاربردی

فیکسچرهای قرار دادن توپ گرافیت به طور گسترده در بسته بندی های نیمه هادی (بسته بندی با چگالی بالا مانند BGA و CSP)، مونتاژ میکروالکترونیک (قطعات کوچک مانند 0402 و 0201)، دستگاه های الکترونیک نوری (LED، لیزر)، دستگاه های MEMS، و نیمه کانترهای قدرت (MOSIGBTs) استفاده می شوند.

مزایای کلیدی

1. مزیت خلوص مواد: محتوای ناخالصی کم، نرخ تکامل گاز کم، پایداری شیمیایی، عملکرد دسته ای ثابت و انطباق با استانداردهای صنعت نیمه هادی.

2. مزایای دقت: صافی و دقت موقعیت یابی در سطح میکرون، سطح صاف و بدون نقص، تکرارپذیری عالی در تولید انبوه، و سازگاری با بسته بندی با چگالی بالا.

3. مزایای عملکرد حرارتی: محدوده دمای عملیاتی گسترده (40- درجه سانتیگراد تا 300 درجه سانتیگراد)، ضریب انبساط حرارتی سازگار با ویفرهای سیلیکونی، هدایت حرارتی خوب، و عملکرد چرخه حرارتی پایدار.

4. مزایای سازگاری با فرآیند: فیکسچرهای قرار دادن توپ گرافیتی با لحیم های مختلف سازگار هستند، دارای پنجره فرآیند گسترده هستند، به راحتی تمیز می شوند، طول عمر بالایی دارند و مزایای اقتصادی قابل توجهی ارائه می دهند.

قابلیت های فنی

این شرکت دارای قابلیت های فنی قوی است: کنترل دقیق مواد، با بازرسی های متعدد پس از ورود. مجهز به مجموعه کاملی از تجهیزات پردازش با دقت بالا برای اطمینان از کیفیت سطح؛ فرآیندهای مختلف تصفیه سطح برای رفع نیازهای مختلف؛ یک سیستم تست دقیق برای اطمینان از دقت پایدار؛ و محصولاتی که تست های زیست محیطی دقیقی را برای انطباق با تولید واقعی گذرانده اند.

سوالات متداول:

Q1: چرا مواد گرافیتی را برای وسایل قرار دادن توپ انتخاب کنید؟

A1: مواد گرافیت دارای خلوص بسیار بالا، هدایت حرارتی عالی و مقاومت در برابر دمای بالا است و از نظر شیمیایی در فرآیندهای نیمه هادی پایدار است. در مقایسه با سایر مواد، گرافیت یون‌های ناخالصی مضر را به تراشه‌ها آزاد نمی‌کند و ثبات ابعادی را در دماهای بالا حفظ می‌کند و آن را به یک ماده ایده‌آل برای وسایل قرار دادن توپ نیمه‌رسانا تبدیل می‌کند.

Q2: صافی سطح خاص و زبری فیکسچر چیست؟

A2: وسایل قرار دادن توپ گرافیت ما دارای صافی سطح کنترل شده در 0.002 میلی متر بر متر و زبری سطح Ra≤0.4 میکرومتر هستند. این صافی و صافی بسیار بالای سطح، تماس یکنواخت با تراشه و بستر را تضمین می‌کند و از عیوب قرارگیری توپ ناشی از ناهمواری سطح جلوگیری می‌کند.

Q3: دقت قرار دادن توپ چیست؟

A3: وسایل ما به دقت موقعیت قرارگیری توپ ± 0.025 میلی متر و دقت زمین توپ 0.05 ± میلی متر می رسند. این سطح از دقت به طور کامل الزامات فرآیندهای رایج بسته بندی نیمه هادی ها را برآورده می کند و می تواند برنامه های قرار دادن توپ با چگالی بالا و میکرو زمین را انجام دهد.

Q4: حداکثر دمای عملیاتی فیکسچر چقدر است؟

A4: وسایل قرار دادن توپ گرافیت ما می توانند به طور معمول در محدوده دمایی -40 درجه سانتیگراد تا 300 درجه سانتیگراد کار کنند. این محدوده دمایی تمام مراحل حیاتی فرآیندهای بسته بندی نیمه هادی، از جمله لحیم کاری مجدد و ذخیره سازی در دمای بالا را پوشش می دهد.

Q5: آیا می توانید محصولات ابزار سفارشی را ارائه دهید؟

A5: بله، ما می توانیم خدمات سفارشی را با توجه به نیازهای مشتری خاص ارائه دهیم. مشتریان می توانند نقشه ها یا نمونه های دقیق را ارائه دهند و ما می توانیم محصولات مختلف ابزار غیر استاندارد را پردازش کنیم. حداقل اندازه پردازش 0.5 میلی متر است و تحمل را می توان در 0.01 ± میلی متر کنترل کرد.

Q6: عمر مفید و قابلیت استفاده مجدد ابزار چقدر است؟

A6: تحت استفاده معمولی و نگهداری مناسب، ابزار نصب توپ گرافیتی ما می تواند بیش از 100 بار مورد استفاده مجدد قرار گیرد. طول عمر واقعی به شرایط استفاده خاص، پارامترهای فرآیند و نگهداری بستگی دارد. ما بازرسی منظم سطح و تست عملکرد را توصیه می کنیم تا مطمئن شویم ابزار در شرایط خوبی است.

Q7: چگونه از تمیزی و ماهیت بدون آلودگی ابزار اطمینان حاصل می کنید؟

A7: ابزار ما پس از پردازش تحت تمیز کردن و درمان سطحی دقیق قرار می گیرد، از جمله تمیز کردن اولتراسونیک، شستشو با آب دیونیزه و پخت در دمای بالا. این ابزار در بسته بندی ضد الکتریسیته ساکن و ضد گرد و غبار بسته بندی شده است تا از تمیزی در حین حمل و نقل و ذخیره سازی اطمینان حاصل شود. به مشتریان توصیه می شود پس از دریافت محصول، بسته بندی را از بسته بندی خارج کرده و در محیط تمیز استفاده کنند.

Q8: مقاومت و هدایت حرارتی ابزار چیست؟

A8: ابزار گرافیت ما دارای مقاومت 8-15 μΩ·m (در 25 درجه سانتیگراد) و رسانایی حرارتی تقریباً 120-200 W/m·K است. این پارامترها عملکرد متعادلی را در عایق الکتریکی و مدیریت حرارتی تضمین می کند و آن را برای کاربردهای مختلف بسته بندی نیمه هادی مناسب می کند.
