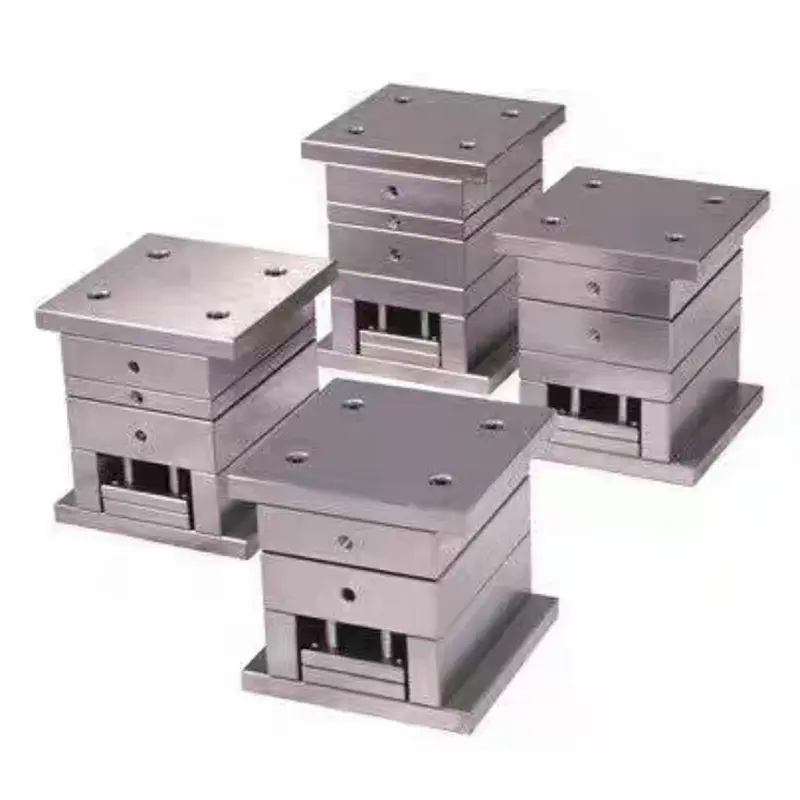

پایه قالب دروازه بزرگ با دقت فوق العاده بالا

پایه قالب درب بزرگ با دقت فوق العاده بالا SIKAIDA به طور خاص برای قالب های تزریق دو صفحه ای سفارشی شده است و نیازهای قالب گیری تزریقی در مقیاس بزرگ و با دقت بالا را برآورده می کند. به عنوان یک پشتیبانی ساختاری قالب، تولید کارآمد و پایدار را تضمین می کند. به عنوان یک تامین کننده قابل اعتماد، SIKAIDA یک کارخانه حرفه ای در چین دارد که تحقیق و توسعه، تولید، آزمایش و خدمات پس از فروش را برای ارائه راه حل هایی برای مشتریان جهانی یکپارچه می کند.

جزئیات محصول

1. استانداردهای طراحی با دقت بالا

- دقت ابعادی: سطوح جفت گیری هسته در ± 0.005 میلی متر، سیستم راهنما در ± 0.002 میلی متر، اطمینان از تناسب اجزا.

- مسطح بودن: موازی صفحه بالا و پایین در 0.02mm/m، جلوگیری از تغییر شکل ناهموار تحت تنش تزریق.

- دقت موقعیت: موقعیت سوراخ ستون راهنما ± 0.01 میلی متر، محل سوراخ پین ± 0.008 میلی متر، اطمینان از تراز دقیق قالب های متحرک و ثابت.

2. طراحی ساختاری در مقیاس بزرگ

- مشخصات: سازگار با قالب های 400mm×400mm تا 1200mm×800mm، که نیازهای قالب گیری تزریقی در مقیاس بزرگ را پوشش می دهد.

- بهینه سازی ضخامت: تجزیه و تحلیل اجزای محدود ضخامت دیوار، استحکام متعادل کننده و صرفه جویی در مواد را بهینه می کند.

- ساختار تقویت شده: دنده های تقویت کننده مش داخلی در برابر تغییر شکل فشار تزریق مقاومت می کنند و پایداری طولانی مدت را تضمین می کنند.

3. سیستم هدایت با سختی بالا

- ستون ها و بوش های راهنما: مواد SKD61 با سخت شدن سطح، اصطکاک کم، مقاومت در برابر سایش بالا، افزایش عمر مفید.

- دقت هدایت: راهنمای چهار ستون با شکاف 0.01-0.02 میلی متر، از ناهماهنگی قالب گیری جلوگیری می کند.

- سیستم تنظیم مجدد: میله تنظیم مجدد دقیق، بسته شدن مداوم قالب را تضمین می کند و نرخ ضایعات را کاهش می دهد.

4. سیستم خنک کننده با راندمان بالا

- مدار آب خنک کننده: پرینت سه بعدی خنک کننده منسجم راندمان را تا بیش از 30 درصد بهبود می بخشد و زمان خنک شدن را کوتاه می کند.

- دقت کنترل دما: ± 1℃، تضمین ثبات ابعادی محصول و جلوگیری از تغییر شکل.

- گردش سریع: طرح مدار آب بهینه شده زمان چرخه قالب گیری تزریق را 20-25٪ کوتاه می کند.

5. سیستم موقعیت یابی و بستن دقیق

- سیستم موقعیت یابی: پین ها و بوش های موقعیت یابی دارای دقت مناسب H7/g6 هستند که از موقعیت یابی دقیق اطمینان می دهند.

- مکانیسم بستن: پیچ و مهره های با استحکام بالا با طراحی ضد شل شدن، نیروی گیره یکنواخت را تضمین می کند و از آسیب قالب جلوگیری می کند.

- حفاظت ایمنی: سوئیچ های محدود داخلی از عملکرد نادرست جلوگیری می کند و ایمنی تولید را تضمین می کند.

ویژگی های اصلی

1. دقت فوق العاده بالا: به سطح پیشرفته بین المللی می رسد و نیازهای محصولات با دقت بالا را برآورده می کند.

2. پایداری قوی: طراحی بهینه و انتخاب مواد، مناسب برای تولید با شدت بالا.

3. راندمان بالا و صرفه جویی در انرژی: چرخه تولید را کوتاه می کند و راندمان تولید را بهبود می بخشد.

4. بادوام: مقاومت در برابر سایش بالا و مقاومت در برابر خوردگی، کاهش هزینه های جایگزینی.

حوزه های کاربردی

پایه قالب گیت بزرگ با دقت فوق العاده بالا به طور گسترده در کاربردهای قالب گیری تزریقی در مقیاس بزرگ مانند فضای داخلی خودرو، محفظه لوازم خانگی و محصولات الکترونیکی استفاده می شود و از تولید با کیفیت بالا در صنایع مختلف پشتیبانی می کند.

معرفی فرآیند تولید

1. تجزیه و تحلیل طراحی و شبیه سازی

- شبیه سازی CAE ساختار، هدایت حرارتی و فرآیند قالب گیری تزریقی طراحی معقول را تضمین می کند.

- تجزیه و تحلیل جریان قالب کانال های آب را بهینه می کند و عیوب قالب گیری را پیش بینی می کند. تجزیه و تحلیل اجزای محدود استحکام و سختی را تأیید می کند.

2. فرآیند ماشینکاری دقیق

- ماشینکاری خشن (دستگاه فرز دروازه ای CNC، دقت 0.1 میلی متر) → ماشینکاری نهایی (CNC با سرعت بالا، Ra≤0.8μm).

- ماشینکاری ویژه (EDM برای سطوح پیچیده) + سنگ زنی دقیق + پرداخت دستی دقت را تضمین می کند.

3. عملیات حرارتی و عملیات سطحی

عملیات حرارتی (HRC28-32)، سخت شدن سطح (ستون ها و بوش های راهنما HRC48-52)، عملیات ضد خوردگی مقاومت در برابر زنگ زدگی را بهبود می بخشد.

4. مونتاژ دقیق و اشکال زدایی: تمیز کردن اولتراسونیک → مونتاژ دقیق → بازرسی دستگاه اندازه گیری مختصات (CMM) → قالب گیری آزمایشی T0، اطمینان از دقت و ثبات.

روند توسعه:

1. یکپارچه سازی هوشمند

حسگرها در پایه قالب دروازه بزرگ با دقت فوق العاده بالا برای نظارت در زمان واقعی تعبیه شده اند. هوش مصنوعی پارامترهای فرآیند را بهینه می کند، تعمیر و نگهداری تجهیزات را پیش بینی می کند و هزینه های خرابی را کاهش می دهد.

2. نوآوری در ساخت افزودنی

چاپ سه بعدی با خنک کننده منسجم و قالب گیری یکپارچه؛ بهینه‌سازی توپولوژی باعث کاهش وزن (30 درصد کاهش وزن) می‌شود.

3. فناوری تولید با راندمان بالا

بستن سریع قالب (کاهش 50٪ در زمان تغییر قالب)، قابل انطباق با خطوط تولید خودکار، و بهینه سازی پارامترهای فرآیند مبتنی بر داده های بزرگ.

سوالات متداول:

Q1: مواد اصلی پایه قالب دروازه بزرگ با دقت فوق العاده بالا چیست؟

A1: ماده اصلی پایه قالب فولاد ساختاری کربن با کیفیت بالا 45# یا 50# است. ستون های راهنما و بوشینگ ها از فولادهای بلبرینگ مانند SKD61 و SUJ2 استفاده می کنند. برخی از برنامه های کاربردی پیشرفته از فولاد قالب از پیش سخت شده P20 یا 738H استفاده می کنند.

Q2: چرخه تولید معمولی پایه قالب چیست؟

A2: بسته به پیچیدگی و اندازه، چرخه تولید به طور کلی 15-45 روز است. پایه های قالب استاندارد 15 تا 20 روز طول می کشد، در حالی که پایه های قالب سفارشی غیر استاندارد به 30 تا 45 روز، از جمله کل فرآیند طراحی، پردازش، عملیات حرارتی، مونتاژ و آزمایش نیاز دارند.

Q3: چگونه از دقت و ثبات پایه قالب اطمینان حاصل کنیم؟

A3: دقت از طریق اقدامات زیر تضمین می شود: ① فرآیند عملیات حرارتی دقیق، پایداری مواد را تضمین می کند. ② تجهیزات ماشینکاری دقیق دقت پردازش را تضمین می کند. ③ یک سیستم آزمایش کامل، دقت نهایی را تأیید می کند. ④ درمان جلوگیری از زنگ زدگی و خوردگی دقت طولانی مدت را تضمین می کند.

Q4: پایه قالب دروازه بزرگ با دقت فوق العاده بالا برای چه فرآیندهای قالب گیری تزریقی مناسب است؟

A4: این پایه قالب برای فرآیندهای مختلف قالب گیری تزریقی از جمله قالب گیری تزریقی با فشار بالا، قالب گیری تزریقی کم فشار، قالب گیری تزریقی دو رنگ و IMD (دکوراسیون در قالب) مناسب است و به ویژه برای محصولاتی که نیاز به کیفیت ظاهری بالا و دقت ابعادی دقیق دارند مناسب است.

Q5: نحوه نگهداری و سرویس پایه قالب؟

A5: ① به طور منظم روغن کاری ستون های راهنما و آستین های راهنما را بررسی کنید و به موقع گریس اضافه کنید. ② قاب قالب را تمیز نگه دارید و چسب و زباله های باقی مانده را به موقع تمیز کنید. ③ به طور منظم دقت را بررسی کنید و در صورت مشاهده هر گونه ناهنجاری، آن را به موقع تنظیم کنید. ④ روغن ضد زنگ بزنید و در صورت عدم استفاده برای مدت طولانی به درستی نگهداری کنید.
