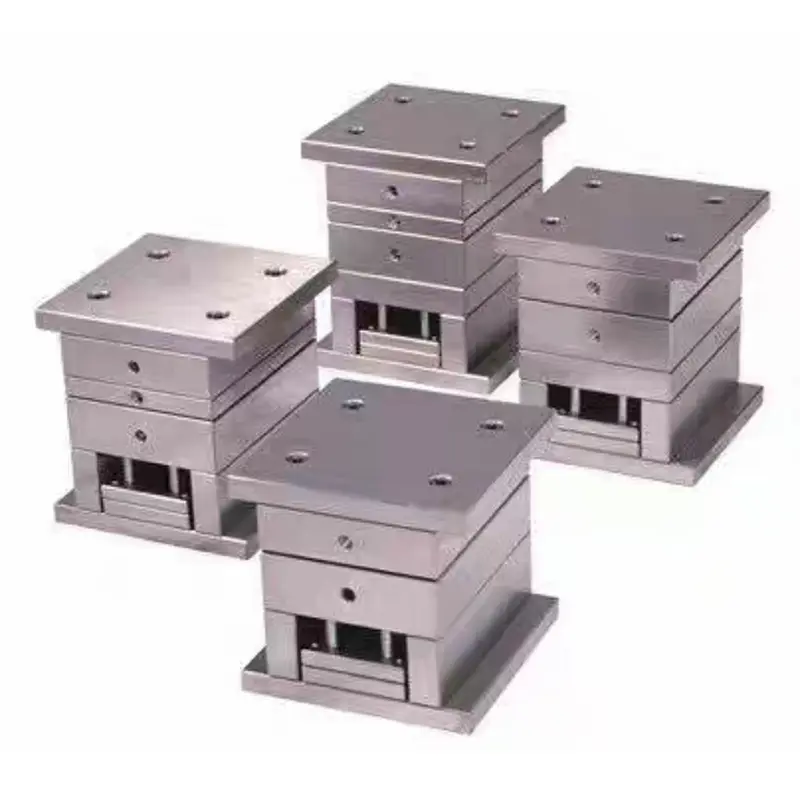

پایه قالب دروازه کوچک با دقت بالا

پایه قالب درب کوچک با دقت بالا SIKAIDA از ساختار سه صفحه ای و سیستم تزریق ریز دریچه ای استفاده می کند که به طور موثر مواد را کنترل می کند و عیوب را کاهش می دهد تا کیفیت محصول پایدار را تضمین کند. به عنوان یک تامین کننده قابل اعتماد، محصولات آن در سطح جهانی شناخته شده است.

جزئیات محصول

1. استانداردهای طراحی با دقت بالا

ستون ها و بوش های راهنمای با دقت بالا + ساختار موقعیت یابی، دقت ماشینکاری ± 0.005 میلی متر، فاصله مناسب 0.01-0.02 میلی متر، حذف فرز و فلاش، رعایت استانداردهای بین المللی.

2. سیستم تزریق Fine-Gate

رانر داغ نوع سوپاپ سوزنی، با قطر دونده 0.5-2.0 میلی متر، جریان آرام مواد مذاب را به دست می آورد، از تزریق چند نقطه ای پشتیبانی می کند، به طور قابل توجهی میزان نقص را کاهش می دهد و با الزامات ظاهری بالا سازگار است.

3. ساختار قالب سه صفحه ای بهینه شده

ساختار استاندارد سه صفحه، مسطح بودن صفحه ≤0.005mm/m، موازی 0.01mm/m، اطمینان از بسته شدن دقیق قالب؛ استحکام کافی، تغییر شکل تحت فشار تزریق ≤0.02mm.

4. سیستم کنترل دما پیشرفته

کانال آب خنک کننده منسجم، بهبود راندمان خنک کننده تا 30٪ +. جفت شده با یک کنترل کننده دمای قالب دقیق، دقت کنترل دما ± 1℃، کاهش تنش باقی مانده و بهبود پایداری محصول.

5. انتخاب مواد با کیفیت بالا

اجزای اصلی پایه قالب دروازه کوچک با دقت بالا از فولاد قالب وارداتی مانند S136 با سختی 48-52HRC پس از عملیات حرارتی ویژه و پوشش ویژه بر روی سطوح جفت استفاده می کند که طول عمر بیش از 300000 چرخه را تضمین می کند.

برنامه های کاربردی محصول

1. محصولات الکترونیکی: قطعات دقیق مانند قاب تلفن همراه و بدنه لپ تاپ

2. صنعت خودرو: قطعات بیرونی مانند داشبورد، تزئینات داخلی و چراغ های جلو

3. تجهیزات پزشکی: اجزای دقیق مانند سرنگ و کیت های آزمایش خون

4. دستگاه های نوری: اجزای نوری با دقت بالا مانند لنزها و صفحات راهنمای نور

5. تجهیزات ارتباطی: اجزای اتلاف گرما مانند محفظه ها و روترهای ایستگاه پایه 5G

فرآیند تولید

1. طراحی و تحلیل مهندسی

پایه قالب دروازه کوچک با دقت بالا از طراحی کامل سه بعدی با UG و CATIA، همراه با تجزیه و تحلیل جریان قالب Moldflow، برای بهینه سازی فعالانه مسائل احتمالی قالب گیری و ارائه راه حل های سفارشی استفاده می کند.

2. آماده سازی مواد دقیق

فولاد قالب از پیش سخت شده با کیفیت بالا مانند P20 (خوص 99.9 ≥٪) انتخاب شده است. اجزای کلیدی وارد شده و پس از ورود به کارخانه تحت آزمایش های دقیق قرار می گیرند.

3. فرآیند ماشینکاری با دقت بالا

- ماشینکاری خشن: دستگاه فرز دروازه ای، با کمک هزینه تکمیل 0.2-0.5 میلی متر.

- ماشینکاری پایان: ماشینکاری CNC با سرعت بالا، زبری سطح Ra0.4μm.

- ماشینکاری ویژه: حفاری سوراخ عمیق، EDM، اچ شیمیایی برای ساختارهای پیچیده.

- درمان سطح: پرداخت آینه ای (Ra0.05μm) + درمان جلوگیری از زنگ زدگی.

4. مونتاژ دقیق و اشکال زدایی

مونتاژ شده توسط تکنسین های با تجربه، دقت تایید شده توسط یک دستگاه اندازه گیری مختصات. قالب گیری آزمایشی T0 برای اشکال زدایی پارامترها. تجهیزات پیشرفته در کارخانه SIKAIDA کیفیت را تضمین می کند.

مزایای فنی

1. دقت قالب گیری ± 0.1 میلی متر، میزان نقص بیش از 50٪ کاهش می یابد

2. چرخه قالب گیری 20-30٪ کوتاه شد، مصرف انرژی کاهش یافت

3. طول عمر بیش از 300000 چرخه، بسیار فراتر از میانگین صنعت

4. سازگار با پلاستیک های مختلف مانند PC و LCP، طیف گسترده ای از کاربرد

روندهای توسعه

1. یکپارچه سازی هوشمند: سنجش و نظارت هوشمند امکان نگهداری پیش بینی و خود بهینه سازی فرآیند را فراهم می کند.

2. فناوری میکرو فومینگ: دستیابی به وزن سبک محصول و کاهش علائم انقباض

3. ساخت افزودنی: چاپ سه بعدی فلزی کانال های آب خنک کننده همنوع راندمان را بهبود می بخشد.

4. Digital Twin: مدیریت دیجیتال کامل چرخه عمر، کاهش هزینه و بهبود کارایی

تضمین کیفیت

1. دارای گواهی ISO 9001، مطابق با استانداردهای بین المللی GM و VDA

2. بازرسی کامل از فرآیندهای کلیدی، تحویل بدون نقص

3. اسناد استفاده و نگهداری کامل و پشتیبانی فنی را ارائه می دهد

خدمات پس از فروش

1. آموزش استفاده از قالب و راهنمایی فنی را ارائه می دهد

2. پاسخگویی 24 ساعته مشتری، بازدیدهای منظم پیگیری

3. مشاوره فنی مادام العمر و تامین قطعات یدکی

پایه قالب دروازه کوچک با دقت بالا SIKAIDA با چرخه توسعه 2 تا 4 ماهه و هزینه های مختلف از صدها هزار تا میلیون یوان نشان دهنده اوج صنعت است. به عنوان یک تولید کننده حرفه ای در چین، SIKAIDA از قابلیت های پیشرفته خود برای کمک به مشتریان برای افزایش رقابت در بازار محصولات خود استفاده می کند.
