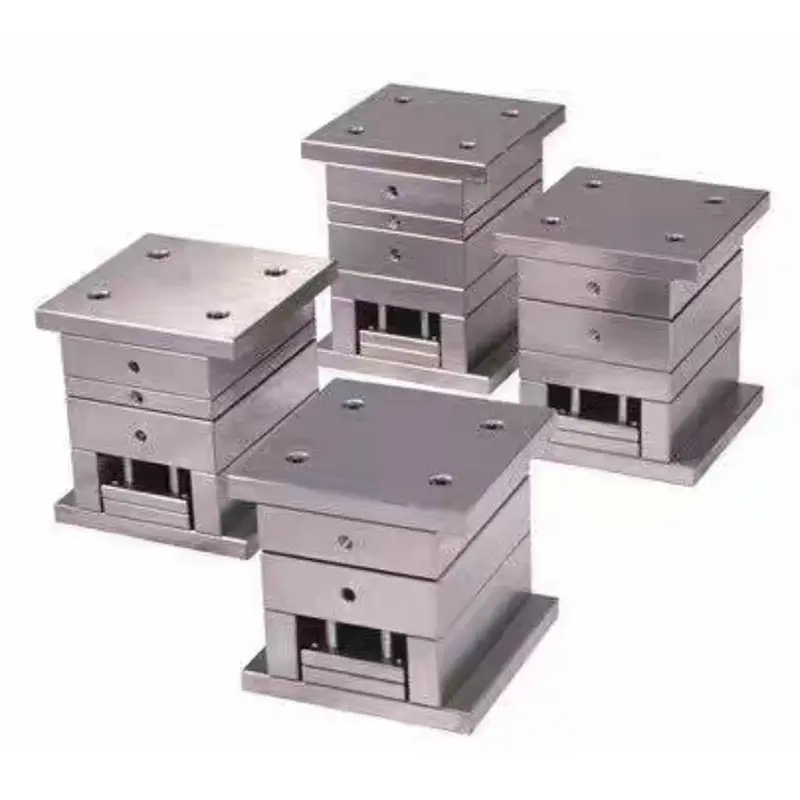

پایه قالب درب کوچک ساده شده با دقت استاندارد

این پایه قالب دروازه کوچک ساده شده با دقت استاندارد دارای ساختار سه صفحه ای با دروازه نقطه ای است که از پایه های قالب با دروازه ریز سنتی بهینه شده است. مکانیسم‌های کمکی اضافی حذف می‌شوند و طراحی را ساده‌تر می‌کنند و در عین حال عملکردهای اصلی را حفظ می‌کنند. تولید شده در یک کارخانه چینی با ادغام تحقیق و توسعه، تولید و کنترل کیفیت، یک تامین کننده قابل اعتماد در صنعت قالب گیری پلاستیک است. این محصول برای محصولات پلاستیکی تولید انبوه با اشکال ساده و ضخامت دیواره یکنواخت مناسب است. مقرون به صرفه بودن و پایداری آن باعث محبوبیت آن در صنایع مختلف شده است.

ویژگی های کلیدی

1. ویژگی های ساختاری

- ساختار سه صفحه ای: متشکل از یک صفحه ثابت، یک صفحه متحرک و یک صفحه اجکتور، با ستون های راهنما و بوش ها برای هدایت دقیق. تزریق تک نقطه ای با دروازه نقطه، مسیر جریان کوتاه، حداقل باقی مانده، مناسب برای محصولات کوچک.

- طراحی ساده: مکانیسم های کمکی پیچیده را حذف می کند و در نتیجه ساختاری ساده و کاهش هزینه های ساخت و پیچیدگی ایجاد می کند.

- دقت استاندارد: دقت ابعادی ± 0.05 میلی متر، زبری سطح ≤Ra0.8μm، مطابق با الزامات قطعات پلاستیکی عمومی بدون پردازش اضافی.

2. طراحی استاندارد مدولار: پایه قالب دروازه کوچک ساده شده استاندارد استاندارد استانداردهای بین المللی مانند LKM و HASCO را با مدل های رایج مانند 2020 و 2025 اتخاذ می کند که امکان پیکربندی و جایگزینی سریع را فراهم می کند. طراحی مدولار تعمیر و نگهداری را تسهیل می کند و عمر سرویس را افزایش می دهد.

3. طراحی سیستم خنک‌کننده: طراحی مدار آب خنک‌کننده معمولی، کارایی متوسط ​​و طرح‌بندی ساده را ارائه می‌دهد، ضمن اینکه نیازهای خنک‌کننده را برآورده می‌کند و در عین حال پردازش و نگهداری را تسهیل می‌کند و هزینه‌های بعدی را کاهش می‌دهد.

4. مزایای دروازه نقطه ای: قطر دروازه نقطه ای 0.5-2 میلی متر، علائم حداقل و به راحتی قابل جابجایی، مناسب برای پلاستیک هایی با جریان پذیری خوب مانند PP و ABS، تضمین کیفیت محصول.

برنامه های کاربردی

پایه قالب ساده شده استاندارد استاندارد برای تولید انبوه محصولات پلاستیکی مانند محفظه لوازم کوچک و دکمه های الکترونیکی مناسب است. با محصولاتی که شکل ساده دارند، ضخامت دیواره یکنواخت دارند و نیازهای ظاهری خاصی ندارند، سازگار است و نیازهای صنایع متعدد را پوشش می دهد.

مزایای اقتصادی

1. هزینه های قابل کنترل: پایه های قالب با دقت بالا 30٪ -50٪ در هزینه های مواد و پردازش صرفه جویی می کنند و رقابت مشتری را افزایش می دهند.

2. زمان چرخه کوتاه: چرخه تولید 2-4 هفته ای امکان واکنش سریع بازار را فراهم می کند و زمان عرضه محصول را کوتاه می کند.

3. عملیات آسان: ساختار شفاف، مونتاژ و نگهداری ساده، مهارت کم برای اپراتورها، تسهیل تولید در مقیاس بزرگ.

فرآیند تولید

1. مرحله طراحی: تعیین ساختار قالب بر اساس پارامترهای محصول پلاستیکی، انتخاب یک پایه قالب استاندارد مناسب و طراحی حفره و هسته با استفاده از نرم افزارهایی مانند UG و Pro/E با در نظر گرفتن عوامل کلیدی فرآیند.

2. انتخاب مواد

پایه قالب استاندارد دقیق ساده شده Small Gate از فولاد ساختاری کربنی مانند فولاد 45 استفاده می کند. ستون های راهنما و بوش ها از فولاد مقاوم در برابر سایش ساخته شده اند. حفره و هسته از فولاد قالبی از پیش سخت شده مانند P20 (HRC30-35) ساخته شده است. قطعات استاندارد از تولید کنندگان تخصصی تهیه می شوند.

3. جریان پردازش

- ماشینکاری خشن: ماشینکاری ناهموار صفحه قالب و حفره، باقیمانده 0.5-1 میلی متر.

- ماشینکاری نهایی: ماشینکاری CNC حفره، سیم برش قطعات پیچیده و سوراخکاری و ضربه زدن به طور همزمان.

- عملیات حرارتی: حرارت دادن حفره و هسته به HRC30-35 برای بهبود مقاومت در برابر سایش.

- درمان سطحی: پرداخت حفره به Ra0.8μm.

4. اسمبلی و اشکال زدایی

قطعات استاندارد و حفره/هسته را مونتاژ کنید، آنها را برای قالب گیری آزمایشی و تنظیم پارامتر روی دستگاه قالب گیری تزریقی نصب کنید. حفره را بر اساس نتایج قالب گیری آزمایشی تنظیم کنید و عیوب رایج را برطرف کنید.

روندهای توسعه

1. استانداردسازی و مدولارسازی: بهبود استانداردسازی برای دستیابی به پیکربندی سریع ساخت و کوتاه کردن چرخه های تحویل.

2. ساخت هوشمند: ترکیب فناوری اتوماسیون دیجیتال برای بهبود دقت و کارایی پردازش.

3. خنک کننده با راندمان بالا: طرح کانال آب بهینه شده برای بهبود راندمان خنک کننده و در عین حال کنترل هزینه ها.

4. سبک و طولانی مدت: ساختار و مواد بهینه شده برای کاهش وزن، بهبود مقاومت در برابر سایش و افزایش عمر مفید.

سوالات متداول

Q1: پایه قالب ساده شده استاندارد استاندارد برای چه محصولات پلاستیکی مناسب است؟

A1: مناسب برای قطعات پلاستیکی کوچک تا متوسط، مانند محفظه لوازم خانگی، دکمه‌های محصولات الکترونیکی، ظروف مورد نیاز روزانه، لوازم التحریر و غیره. مخصوصاً برای محصولات تولید انبوه با اشکال نسبتاً ساده، ضخامت دیواره یکنواخت و الزامات ظاهری کم مناسب است.

Q2: تفاوت اصلی بین پایه های قالب ساده شده و پایه های قالب با دقت بالا چیست؟

A2: تفاوت های اصلی در پیچیدگی ساختار، سطح دقت و الزامات کیفیت سطح نهفته است. پایه‌های قالب ساده‌شده مکانیسم‌های کمکی پیچیده را حذف می‌کنند، ساختار ساده استانداردی را اتخاذ می‌کنند، دقت ابعادی را در محدوده ± ۰.۰۵ میلی‌متر کنترل می‌کنند و به زبری سطح Ra۰.۸μm یا کمتر نیاز دارند. هزینه معمولاً 30٪ - 50٪ کمتر از پایه های قالب با دقت بالا است.

Q3: مزایای دروازه های نقطه ای چیست؟

A3: دروازه های نقطه ای قطر کمی دارند (معمولاً 0.5-2 میلی متر) و در نتیجه علائم دروازه کوچک تری ایجاد می شود که به راحتی برداشته می شود و ظاهر محصول را تحت تأثیر قرار نمی دهد. این فرآیند کوتاه تر است که برای پر کردن کامل محصولات کوچک مفید است و به ویژه برای مواد پلاستیکی با جریان پذیری خوب مانند PP، ABS و PS مناسب است.

Q4: چرخه تولید قالب چقدر است؟

A4: چرخه تولید برای پایه قالبی استاندارد و ساده شده استاندارد، معمولاً 2-4 هفته است. به دلیل ساختار ساده و مراحل پردازش کمتر، چرخه تولید را می توان 30 تا 50 درصد در مقایسه با قالب های پیچیده با دقت بالا کوتاه کرد و پاسخ سریع به تقاضاهای بازار را ممکن می سازد.

Q5: چگونه مشخصات پایه قالب مناسب را انتخاب کنیم؟

A5: انتخاب مشخصات پایه قالب مناسب مستلزم در نظر گرفتن عواملی مانند اندازه محصول، مدل دستگاه قالب گیری تزریقی و الزامات حجم تولید است. مشخصات متداول شامل مدل هایی مانند 2020، 2025، 3030 و 4040 است. معمولاً برای اندازه محصول در 80٪ اندازه حفره قالب مناسب است. توصیه می شود مشخصات پایه قالب را بر اساس حداکثر ابعاد خارجی محصول به اضافه مقدار مناسب انتخاب کنید.
