قالب های مهر زنی مونتاژ کف خودرو

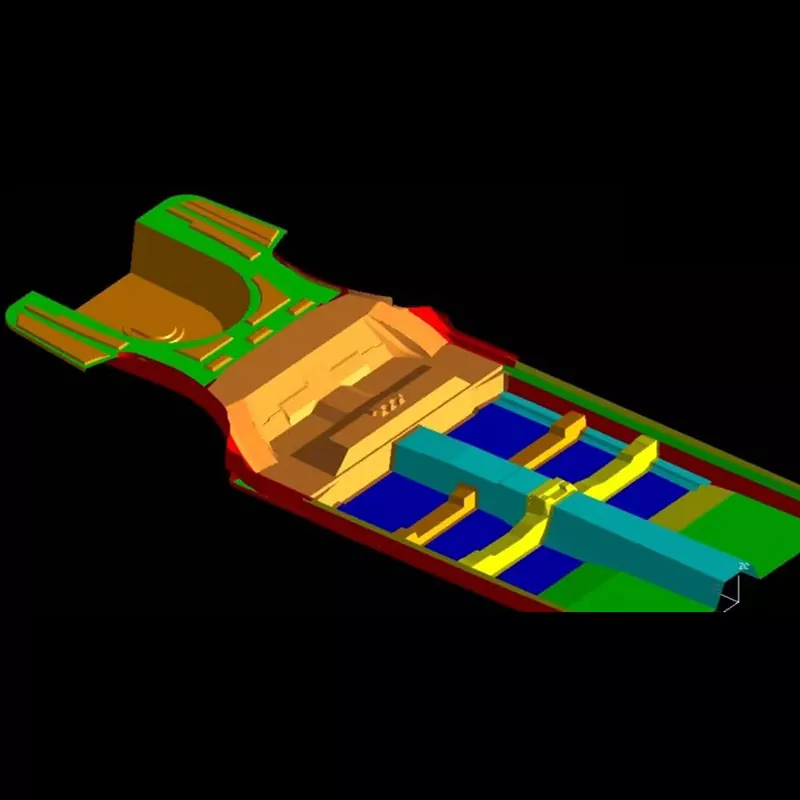

قالب های مهر زنی مونتاژ کف خودرو سیستم های یکپارچه در مقیاس بزرگ و با دقت بالا برای مهر زنی چارچوب اصلی کف هستند. آنها قالب های تکی نیستند، بلکه ترکیبی از قالب های کامل هستند (زیرا مونتاژ کف نیاز به جوشکاری قطعات مهر شده متعدد دارد). آنها نشان دهنده اوج فناوری مهر زنی هستند و معیاری کلیدی برای اندازه گیری قدرت تولید کنندگان قالب هستند.

SIKAIDA به عنوان یک تامین کننده قابل اعتماد در صنعت خودروسازی، بر تحقیق و توسعه و تولید قالب های مونتاژ کف رده بالا، تولید محصولاتی با ساختارهای قوی، شکل دهی دقیق و طول عمر طولانی تمرکز دارد. کارخانه ما طراحی کاملا دیجیتالی و ساخت دقیق را به کار می گیرد تا اطمینان حاصل شود که هر قالب نیازهای سختگیرانه صنعت خودرو را برآورده می کند.

ویژگی های کلیدی محصول:

1. اندازه بزرگ و ساختار پیچیده

این قالب ها از نظر اندازه بزرگ هستند (طول> 1.5 متر، عرض ≥ 1.2 متر)، با حفره های پیچیده. آنها نیاز به تشکیل سوراخ های نصب، دنده های تقویت کننده و سایر ویژگی ها دارند. یک طراحی چند ایستگاهی به کار گرفته شده است که فرآیندهای ترسیم عمیق، شکل‌دهی، پانچ کردن و پیرایش را یکپارچه می‌کند.

2. دقت بالا و الزامات استحکام بالا

قالب های مهر زنی مونتاژ کف خودرو دارای تلورانس ابعادی است که در ± 0.5 میلی متر کنترل می شود، با الزامات سخت برای صافی و کانتور. آنها همچنین دارای استحکام بسیار بالایی هستند، در برابر تغییر شکل فشار بالا مقاومت می کنند و از ثبات در قطعات تولید انبوه اطمینان می دهند.

3. یکپارچه سازی چند فرآیندی

این قالب فرآیندهای متعددی مانند کشیدن عمیق، شکل دهی و پیرایش را ادغام می کند. چیدمان فرآیند بهینه مراحل تولید را کاهش می دهد و سازگاری با خطوط خودکار مهر زنی به طور قابل توجهی کارایی تولید را بهبود می بخشد.

4. سیستم شکل دهی کامل

قالب های مهر زنی مونتاژ کف خودرو دارای ساختار بزرگی است که شامل اجزای اصلی مانند پانچ ها و قالب ها می شود. مجهز به سیستم پنوماتیک-هیدرولیک پیشرفته، نرم و کارآمد عمل می کنند و اطمینان بالایی را تضمین می کنند.

5. سیستم خنک کننده و روانکاری پیشرفته

قالب‌های مهر زنی مونتاژ کف خودرو مجهز به کانال‌های آب خنک‌کننده منسجم و یک سیستم روغن‌کاری با راندمان بالا هستند که از دمای قالب یکنواخت، بهبود راندمان تولید و کیفیت قطعه، و کاهش تغییر شکل و تنش باقی‌مانده قطعات اطمینان می‌دهند.

مواد و کاربردها

1. حوزه های کاربردی

به طور گسترده در ساخت بدنه خودروهای سواری، SUV، MPV و وسایل نقلیه تجاری استفاده می شود.

2. انتخاب مواد

در پایه قالب بندی قالب‌بندی کفپوش خودرو از فولادهای استاندارد مانند فولاد 45# و Q235 استفاده می‌شود، در حالی که اجزای اصلی از فولادهای قالب پر کربن و کروم مانند Cr12MoV و SKD11 استفاده می‌کنند. پس از عملیات حرارتی، سختی به HRC48-52 می رسد و عمر مفید بیش از 500000 سیکل است.

فرآیند تولید

1. تجزیه و تحلیل شبیه سازی CAE برای حل مشکلات شکل گیری از قبل.

2. طراحی قالب سه بعدی کامل برای اطمینان از ساختار معقول.

3. انتخاب فولاد قالب با کیفیت بالا.

4. ماشینکاری خشن، ماشینکاری خوب، عملیات حرارتی، و پرداخت خوب برای اطمینان از دقت.

5. مونتاژ و قالب گیری آزمایشی، اشکال زدایی و بهینه سازی تا زمانی که قطعات استانداردها را برآورده کنند.

روندهای توسعه

1. قالب گیری یکپارچه فوق العاده بزرگ، سازگار با پرس های بیش از 2000 تن.

2. سازگاری سبک وزن، سازگار با مواد جدید و فرآیندهای شکل دهی پیشرفته.

3. دیجیتالی سازی تولید هوشمند، امکان نظارت در زمان واقعی و اشکال زدایی مجازی.

4. کاربردهای پرینت سه بعدی، بهبود کارایی و کیفیت ساخت قطعات پیچیده.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی مونتاژ کف خودرو استفاده می شود؟

A1: فولاد استاندارد (مانند فولاد 45، Q235) معمولاً برای پایه قالب استفاده می شود. فولاد قالب با کربن بالا و کروم بالا (مانند Cr12MoV، SKD11) برای قطعات کلیدی مانند حفره ها و هسته ها استفاده می شود. پس از عملیات حرارتی، سختی می تواند به HRC48-52 برسد، با مقاومت در برابر سایش بالا و مقاومت فشاری بالا.

Q2: چرخه تولید برای مهر زنی مونتاژ کف خودرو چقدر طول می کشد؟

A2: چرخه توسعه قالب‌های مهر زنی مونتاژ کف خودرو طولانی (معمولاً 15-8 ماه) و پرهزینه است (به میلیون‌ها تا ده‌ها میلیون RMB می‌رسد)، که آن را به معیاری کلیدی برای اندازه‌گیری استحکام جامع یک شرکت قالب تبدیل می‌کند. همانطور که اتومبیل ها به سمت هوشمندی، الکتریکی شدن و سبک وزن شدن پیشرفت می کنند، الزامات فنی برای قالب های آنها همچنان افزایش می یابد.
