قالب های مهر زنی مجموعه محفظه موتور خودرو

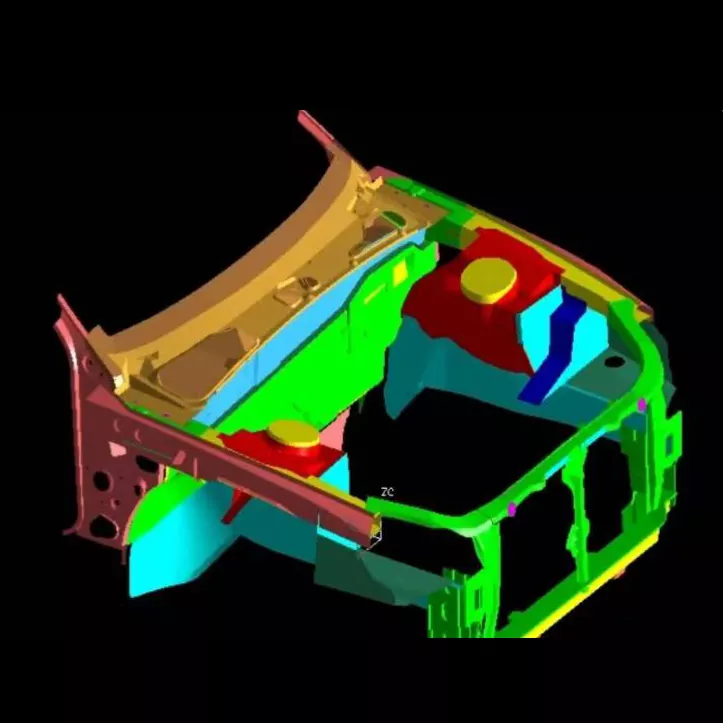

مجموعه محفظه موتور خودرو یکی از اجزای باربر اصلی پیشرانه خودرو است و سطح ساخت قالب های مهر زنی آن نشان دهنده بالاترین سطح فناوری قالب مهر زنی خودرو است. قالب های مهر زنی مونتاژ محفظه موتور خودرو SIKAIDA یک قالب نیست، بلکه یک سیستم قالب کامل است که برای مهر زنی ورق فلزی به قاب اصلی و پانل های بدنه محفظه موتور استفاده می شود. سپس این اجزا از طریق جوش یا پیچ و مهره در یک محفظه کامل موتور مونتاژ می شوند.

ویژگی های اصلی محصول

1. اندازه بزرگ و ساختار پیچیده

قالب های مهر زنی مونتاژ محفظه موتور خودرو از نظر اندازه بزرگ (معمولاً طولانی تر از 1.2 متر و پهن تر از 0.8 متر) با ساختارهای حفره ای پیچیده هستند. آنها نیاز به شکل دهی سوراخ های نصب، دنده های تقویت شده، و لبه های تا شده، ادغام ایستگاه های کاری متعدد از جمله کشیدن عمیق، شکل دهی، پیرایش و پانچ دارند.

2. دقت فوق العاده بالا و استحکام بالا

به عنوان اجزای باربر ایمنی حیاتی در خودروها، دقت ابعادی قطعات مهر شده در ± 0.05 میلی‌متر کنترل می‌شود، بدون نقص سطحی مانند ترک یا چروک. فولاد قالب با کیفیت بالا و فرآیندهای عملیات حرارتی دقیق، استحکام بالا، سختی بالا و مقاومت در برابر سایش بالا را تضمین می کند.

3. یکپارچه سازی چند فرآیندی

ادغام فرآیندهای متعدد مانند کشیدن عمیق، پیرایش، پانچ، فلنج کردن، و شکل دهی، استفاده از ساختارهای قالب پیش رونده یا پیوسته، پشتیبانی از تولید انبوه خودکار.

4. سیستم هدایت و تخلیه دقیق

مکانیزم‌های هدایت دقیق، تخلیه و بیرون راندن برای زیر برش‌های پیچیده و زوایای منفی در قطعات مهر شده طراحی شده‌اند که جریان یکنواخت مواد را تضمین می‌کنند و عیوب شکل‌گیری را کاهش می‌دهند.

5. کنترل دما و روغن کاری

برخی از مدل‌ها مجهز به سیستم کنترل دمای گرمایش/سرمایش و سیستم روان‌کاری با راندمان بالا برای کاهش اصطکاک، افزایش عمر قالب و اطمینان از کیفیت مهر و موم مواد با کیفیت بالا هستند.

حوزه های کاربردی

1. تولید خودروهای سواری

اجزای ساختاری بدنه اصلی مانند دیواره های جلو، گلگیرها، دیواره های آتش، و پانل های داخلی و خارجی هود موتور را تولید می کند که پشتیبانی و حفاظت ساختاری را ارائه می دهد.

2. وسایل نقلیه جدید انرژی

قالب های مهر زنی مونتاژ محفظه موتور خودرو با الزامات تنظیم چیدمان محفظه های موتور خودروهای انرژی جدید سازگار شده است، بهینه شده برای مواد سبک وزن مانند آلیاژهای آلومینیوم و فولاد با استحکام بالا و نیازهای دقت بالاتر را برآورده می کند.

3. ساخت خودروهای تجاری

سازگار با نیازهای بزرگتر و پیچیده‌تر محفظه موتور وسایل نقلیه تجاری مانند کامیون‌ها و اتوبوس‌ها، قادر به پردازش فرم‌دهی سنگین ورق فلزی فوق‌العاده بزرگ است.

فرآیند تولید

1. تجزیه و تحلیل محصول و طراحی فرآیند

از نرم افزارهای CAE مانند AutoForm و Dynaform برای مهر زنی تجزیه و تحلیل شکل پذیری، پیش بینی و حل مشکلاتی مانند ترک خوردگی و چروک شدن و بهینه سازی پارامترهای فرآیند استفاده می کند.

2. طراحی قالب

قالب های مهر زنی مونتاژ محفظه موتور خودرو به صورت کاملا سه بعدی با استفاده از نرم افزارهایی مانند UG، CATIA و AutoCAD طراحی شده اند و هر جزء را برای متعادل کردن استحکام، استحکام، طول عمر و راندمان تولید اصلاح می کنند.

3. انتخاب مواد

- مواد پایه: فولاد ساختاری کربن 45#، 50#

- قطعات کار: Cr12MoV، Cr12 و سایر فولادهای ابزار. برای تولید انبوه، می توان از مواد کاربید سیمانی متصل به فولاد یا مواد متالورژی پودر استفاده کرد.

4. ماشینکاری دقیق

- ماشینکاری خشن: حذف مواد اضافی با استفاده از یک ماشین فرز دروازه ای بزرگ یا مرکز ماشینکاری.

- ماشینکاری پایان: مرکز ماشینکاری CNC با دقت بالا، EDM سیم آهسته.

- ماشینکاری ویژه: ماشینکاری تخلیه الکتریکی سطوح پیچیده، پرداخت به Ra≤0.4μm.

- عملیات حرارتی: کوئنچ، تمپر کردن، نیترید کردن و غیره برای بهبود سختی و مقاومت در برابر سایش.

5. مونتاژ و قالب آزمایشی T0

پس از مونتاژ، قالب بر روی تجهیزات مهر زنی برای قالب گیری آزمایشی نصب می شود و پارامترهایی مانند فشار و ضربه را تنظیم می کند تا زمانی که قطعه مهر شده با استانداردها مطابقت داشته باشد.

روندهای توسعه

1. قالب گیری یکپارچه فوق العاده بزرگ: قابل انطباق با تجهیزات مهر زنی 2000 تن و بالاتر، کاهش تعداد قطعات و فرآیندهای جوشکاری.

2. شکل گیری مواد سبک: بهینه شده برای موادی مانند آلیاژهای آلومینیوم و فولاد با استحکام بالا، مشکلات مربوط به برگشت فنری را بهبود می بخشد.

3. تولید و دیجیتالی سازی هوشمند: ادغام تجزیه و تحلیل CAE، چاپ سه بعدی، دوقلوهای دیجیتال و سایر فناوری ها برای کوتاه کردن چرخه های توسعه.

4. تولید خودکار چند ایستگاهی: دستیابی به اتوماسیون کامل از ورودی ورق فلز تا خروجی محصول نهایی، بهبود کارایی و سازگاری.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی مونتاژ محفظه موتور خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ساختاری کربنی با کیفیت بالا (مانند 45#، 50#) استفاده می‌کند، در حالی که قطعات کار از فولاد ابزار با کربن بالا (مانند Cr12MoV، Cr12)، فولاد پرسرعت (مانند W6Mo5Cr4V2) یا کاربید سیمانی استفاده می‌کنند. برای تولید انبوه، می توان از مواد متالورژی پودری یا کاربید سیمانی متصل به فولاد استفاده کرد تا اطمینان حاصل شود که قالب دارای استحکام بالا، سختی بالا و مقاومت در برابر سایش بالا است.

Q2: چرخه تولید قالب های مهر زنی مجموعه محفظه موتور خودرو چقدر است؟

A2: قالب های مهر زنی برای مجموعه های محفظه موتور خودرو اوج فناوری، تجربه و مهارت است. چرخه توسعه آنها طولانی است (معمولاً 15-8 ماه) و پرهزینه (به میلیون ها تا ده ها میلیون یوان می رسد) که آنها را به شاخصی کلیدی برای قدرت کلی یک شرکت قالب سازی تبدیل می کند. هرچه پیچیدگی بیشتر باشد، چرخه طولانی تر است. با استفاده از تولید هوشمند و فناوری های دیجیتال، چرخه توسعه به تدریج کوتاه می شود.
