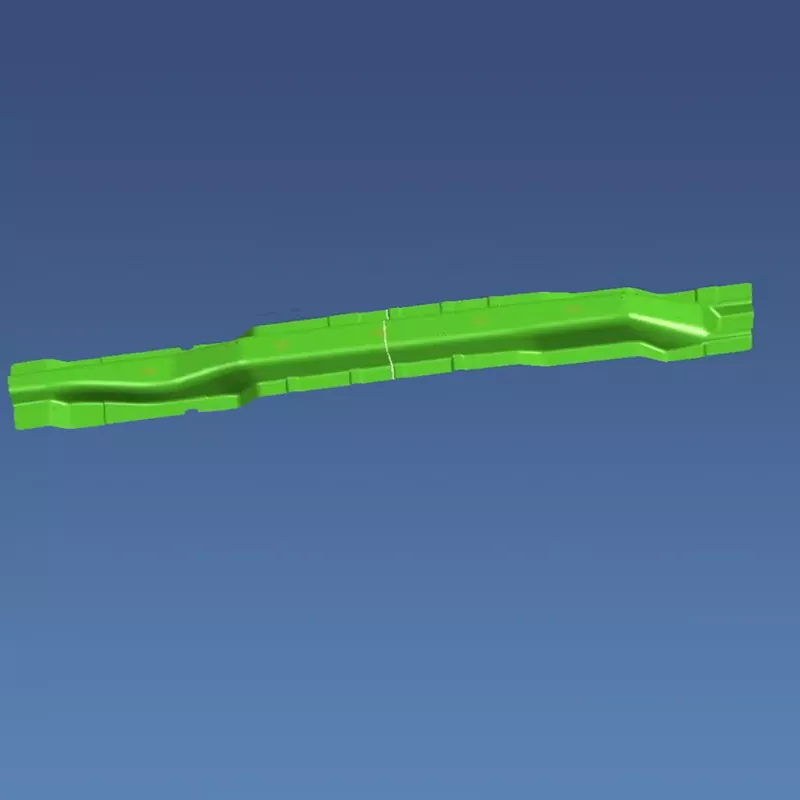

قالب های مهر زنی تیرهای تقویت کننده خودرو

قالب های مهر زنی تیرهای تقویت کننده خودرو SIKAIDA قالب های بزرگ و با دقت بالایی هستند که برای مهر زنی تیرهای تقویت کننده از ورق فلز استفاده می شوند. به‌عنوان یک محصول اصلی، طراحی و ساخت آن‌ها با الزامات ایمنی و سبک‌وزن خودرو مطابقت دارد و فناوری‌های پیشرفته را از زمینه‌های مختلف ادغام می‌کند. کارخانه ما مجهز به تجهیزات پیشرفته و یک تیم حرفه ای است تا اطمینان حاصل شود که قالب ها با استانداردهای بین المللی مطابقت دارند و قطعات با کارایی بالا را به طور پایدار تولید می کنند.

جزئیات محصول

1. کاربرد مواد با مقاومت بالا

تیرهای تقویت کننده اغلب از مواد سبک وزن مانند فولاد با استحکام بالا و آلیاژهای آلومینیوم استفاده می کنند. قالب های مهر زنی تیر تقویت کننده خودرو SIKAIDA به گونه ای طراحی شده اند که به طور کامل با خواص مواد سازگار شوند، پارامترهای ساختاری و فرآیندی را بهینه سازی کنند تا از دقت ابعادی و خواص مکانیکی قطعات مهر زنی اطمینان حاصل شود.

2. طراحی پیچیده سطح و سیستم دنده

ساختار تیر تقویت شده پیچیده است. SIKAIDA از طراحی علمی سطح برای کنترل دقیق جریان مواد، اجتناب از عیوب مانند چروک شدن و ترک خوردگی، تضمین پایداری ساختار تیرهای تقویت شده استفاده می کند.

3. کنترل شکل دهی دقیق

قطعات مهر زنی تیر تقویت شده به دقت ابعادی ± 0.05 میلی متر و کیفیت سطح عالی نیاز دارند. قالب‌های SIKAIDA مجهز به مکانیزم‌های هدایت، خالی کردن و قالب‌گیری با دقت بالا هستند تا از سازگاری محصول اطمینان حاصل کنند و الزامات کیفی سخت‌گیرانه را برآورده کنند.

4. طراحی یکپارچه چند ایستگاهی

SIKAIDA از طرح‌های قالب پیش‌رونده یا پیوسته چند ایستگاهی استفاده می‌کند، فرآیندهای متعددی را برای بهبود قابل‌توجه کارایی تولید و سازگاری محصول، ادغام می‌کند و هزینه‌های تولید مشتری را کاهش می‌دهد.

5. سیستم روانکاری و تخلیه پیشرفته

با توجه به چالش‌های شکل‌دهی فولاد با استحکام بالا، قالب‌های مهر زنی تیر تقویت‌کننده خودرو SIKAIDA مجهز به روان‌کاری خودکار و سیستم تخلیه بهینه، کاهش اصطکاک، جلوگیری از انسداد، و بهبود راندمان تولید و عمر قالب هستند.

ویژگی های محصول و برنامه های کاربردی

1. تقویت ساختار بدنه: در قسمت های کلیدی مانند تیرهای ضد برخورد درب و ستون های A/B/C برای بهبود صلبیت پیچشی و ایمنی در برخورد استفاده می شود.

2. راه حل سبک: کاهش وزن 15-25 درصدی در قطعات را از طریق طراحی بهینه و مواد سبک وزن، متعادل کردن استحکام و نیازهای سبک وزن به دست می آورد.

3. تقویت سیستم شاسی: در اجزای کلیدی شاسی مانند ساب فریم برای بهبود پایداری و دوام حمل و نقل خودرو استفاده می شود.

معرفی فرآیند تولید

1. تجزیه و تحلیل CAE و طراحی فرآیند

SIKAIDA از نرم افزار حرفه ای برای تجزیه و تحلیل شکل پذیری استفاده می کند تا فرآیندها و ساختارهای قالب را از قبل بهینه کند، از مشکلات احتمالی جلوگیری کند، چرخه تحقیق و توسعه را کوتاه کند و هزینه ها را کاهش دهد.

2. طراحی قالب

تیم تحقیق و توسعه از نرم‌افزار حرفه‌ای برای طراحی کامل سه بعدی استفاده می‌کند، با تمرکز بر جنبه‌های کلیدی مانند فاصله پانچ و قالب و طراحی نگهدارنده خالی برای اطمینان از پایداری و قابلیت اطمینان طولانی‌مدت قالب.

3. انتخاب مواد

- پایه قالب: فولاد ساختاری کربنی با کیفیت بالا مانند فولاد 45 و P20 برای اطمینان از استحکام کلی.

- قطعات کار: فولاد Cr12MoV یا کاربید سیمانی، مقاومت در برابر سایش و طول عمر را بهبود می بخشد.

- اجزای راهنما: فولاد بلبرینگ GCr15، اطمینان از دقت هدایت.

- اجزای الاستیک: فولاد فنری 60Si2MnA، اطمینان از فشار دادن و قالب گیری مواد پایدار.

4. ماشینکاری دقیق

ماشینکاری خشن: زبر کردن با تجهیزات بزرگ، باقیمانده 0.2-0.5 میلی متر برای ماشینکاری نهایی.

ماشینکاری نهایی: با استفاده از CNC با سرعت بالا، سیم برش، EDM و غیره، اطمینان از دقت سطح تا 0.01 میلی‌متر و بهینه‌سازی پرداخت سطح.

درمان سطحی: استفاده از نیتریدینگ، پوشش و غیره، بهبود سختی قالب و مقاومت در برابر سایش، جلوگیری از زنگ زدگی و افزایش عمر مفید.

5. مونتاژ و اشکال زدایی (قالب آزمایشی T0)

پرسنل حرفه ای قالب را مونتاژ می کنند و قالب آزمایشی T0 را انجام می دهند، به طور مکرر پارامترهای فرآیند را تنظیم می کنند، قالب را اصلاح و بهینه می کنند تا زمانی که قطعات الزامات طراحی را برآورده کنند.

روندهای توسعه

1. فن آوری شکل دهی فولاد با استحکام فوق العاده بالا

با افزایش تقاضا برای سبک‌وزن، SIKAIDA فناوری قالب را توسعه داده است که برای فولادهای با استحکام فوق‌العاده با استحکام بیش از 1500 مگاپاسکال سازگار است و از فرآیندهای پیشرفته مانند شکل‌دهی گرم برای افزایش ایمنی و پشتیبانی سبک استفاده می‌کند.

2. نظارت هوشمند و دیجیتال

SIKAIDA فناوری هوشمند را در ساخت قالب‌های مهر زنی پرتوهای تقویت‌کننده خودرو، تعبیه سنسورهایی برای نظارت در زمان واقعی و ترکیب فناوری دوقلوی دیجیتال برای دستیابی به خودبهینه‌سازی پارامترها و اشکال‌زدایی مجازی، و بهبود کارایی تحقیق و توسعه، ادغام می‌کند.

3. فناوری شکل دهی چند ماده

برای سازه‌های جدید مانند کامپوزیت‌های فولاد-آلومینیوم، SIKAIDA قالب‌ها و فرآیندهای تخصصی را برای دستیابی به شکل‌دهی چند ماده یکپارچه و کاهش وزن بیشتر توسعه داده است.

4. کاربردهای فناوری ساخت افزودنی

SIKAIDA از فناوری چاپ سه بعدی برای تولید ساختارهای قالب پیچیده، کوتاه کردن چرخه های تولید، بهبود عملکرد و طول عمر قالب و افزایش رقابت پذیری مشتری استفاده می کند.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی تیرهای تقویت کننده خودرو استفاده می شود؟

A1: در پایه قالب معمولاً از فولاد ساختاری کربنی با کیفیت بالا مانند فولاد 45 و P20 استفاده می شود. قطعات کار (پانچ و قالب) معمولاً از فولاد با کربن بالا و کروم بالا (مانند Cr12MoV)، فولاد پرسرعت یا کاربید سیمانی استفاده می کنند. اجزای راهنما از فولاد کروم دار با کربن بالا (مانند GCr15) و اجزای الاستیک از فولاد فنری با کیفیت بالا (مانند 60Si2MnA) استفاده می کنند. مواد مختلف و فرآیندهای عملیات حرارتی را می توان با توجه به حجم تولید و نیازهای استفاده انتخاب کرد.

Q2: چرخه تولید برای مهر زنی تیرهای تقویت کننده خودرو چقدر طول می کشد؟

A2: چرخه تولید قالب های مهر زنی تیرهای تقویت کننده خودرو معمولاً 8-15 ماه است که به عواملی مانند پیچیدگی قطعه، شکل پذیری مواد، الزامات فنی و ظرفیت تولید بستگی دارد. قالب های پیچیده چند ایستگاهی پیشرونده یا قالب ها با استفاده از مواد و فرآیندهای جدید چرخه توسعه طولانی تری خواهند داشت. توسعه آنها شامل مراحل مختلفی از جمله طراحی، تجزیه و تحلیل CAE، ماشینکاری دقیق، عملیات حرارتی، مونتاژ و اشکال زدایی است که به کنترل کیفیت دقیق و بهینه سازی قالب آزمایشی مکرر برای اطمینان از عملکرد قالب و کیفیت محصول نیاز دارد.
