قالب های مهر زنی مونتاژ داخلی پانل جانبی خودرو

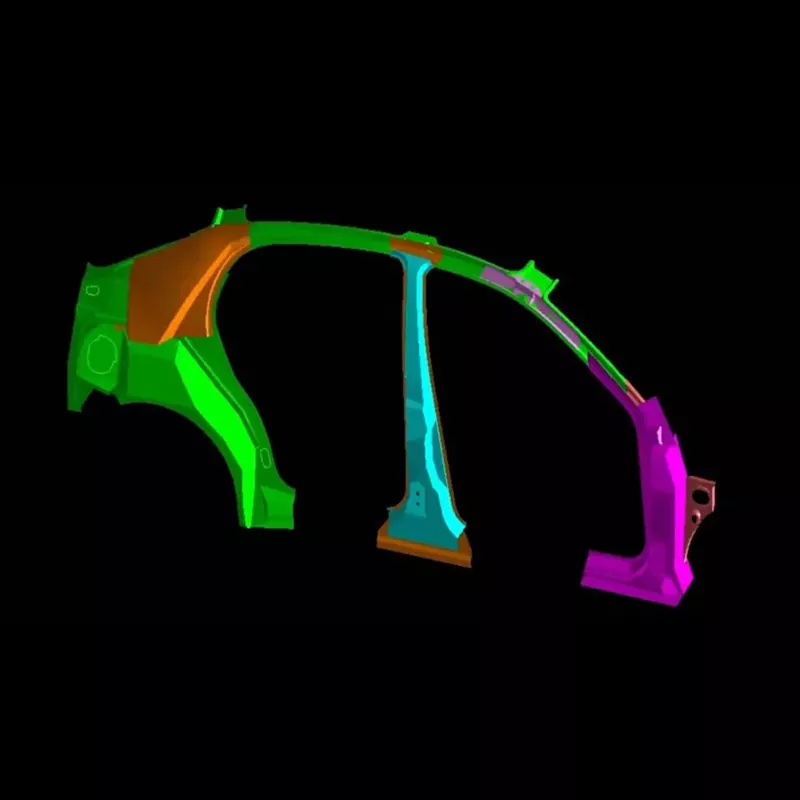

قالب های مهر زنی داخلی پانل جانبی خودرو SIKAIDA سیستم های قالب بزرگ و با دقت بالایی هستند که برای مهر زنی پانل های داخلی پانل جانبی از ورق فلز استفاده می شوند. آنها قالب های اصلی در تولید بدنه در سفید هستند و به طور گسترده در تولید خودروهای سواری و خودروهای تجاری استفاده می شوند. این محصول چندین فرآیند مهر زنی را برای دستیابی به قالب گیری یک تکه از پانل داخلی پانل جانبی ادغام می کند و از کارایی و سازگاری تولید اطمینان می دهد. کارخانه ما در چین، با تجهیزات پیشرفته و تیم حرفه ای، تولید قالب پایدار و با کیفیت را تضمین می کند.

ویژگی های جزئیات محصول

1. ساختار بزرگ و پیچیده

پانل داخلی پانل جانبی از نظر اندازه بزرگ است (بیش از 800 میلی متر طول و بیش از 600 میلی متر عرض) و شکل پیچیده ای دارد که نیاز به شکل گیری چندین ویژگی دارد. قالب های مهر زنی داخلی پانل جانبی خودرو SIKAIDA دارای دقت سطح بالا، سطوح آزاد متعدد و طراحی ساختاری منطقی است که مشکل توزیع ناهموار نیرو را در حین مهر زنی ورق های فلزی بزرگ حل می کند.

2. دقت بالا و الزامات با کیفیت بالا

به عنوان یک جزء خارجی، پانل داخلی پانل جانبی باید عاری از خط و خش، چین و چروک و سایر عیب باشد. SIKAIDA دقت قالب را به شدت کنترل می کند و به زبری سطح Ra0.4μm یا بالاتر می رسد و نیازهای تولید با کیفیت بالا را برآورده می کند.

3. یکپارچه سازی چند فرآیندی

قالب‌های مهر زنی مونتاژ داخلی پانل جانبی خودرو از یک طراحی چند ایستگاهی یکپارچه استفاده می‌کند که امکان تکمیل فرآیندهای متعدد مانند کشیدن عمیق و پیرایش را در یک عملیات فراهم می‌کند و کارایی را بهبود می‌بخشد. برای دستیابی به تولید هوشمند می‌توان عملکردهای انتقال خودکار و بازرسی آنلاین را در صورت نیاز اضافه کرد.

4. سیستم هدایت و تعادل دقیق

مجهز به سیستم هدایت دقیق، متعادل کننده و فشار، توزیع یکنواخت نیرو را در حین مهر زنی ورق فلزی تضمین می کند، از نقص محصول جلوگیری می کند و نرخ بازده را بهبود می بخشد.

5. طراحی سازه ویژه

با استفاده از قالب قطعه بندی شده و ساختار قالب با تغییر سریع، با مواد جدیدی مانند فولاد با استحکام بالا و آلیاژهای آلومینیوم سازگار است، چالش های شکل دهی را حل می کند و دامنه کاربرد آن را گسترش می دهد.

ویژگی های اصلی محصول

1. صلبیت بالا: استفاده از مواد با استحکام بالا، پایداری در مهر زنی با تناژ بالا را تضمین می کند و عمر مفید را افزایش می دهد.

2. هدایت دقیق: یک پست راهنمای با دقت بالا و سیستم آستین راهنما، موقعیت مهر زنی و دقت محصول را تضمین می کند.

3. نظارت هوشمند: حسگرهای یکپارچه امکان نظارت در زمان واقعی و نگهداری پیش بینی را فراهم می کنند.

4. تغییر سریع قالب: طراحی مدولار زمان تغییر قالب را کوتاه می کند و با تولید چند گونه سازگار می شود.

سناریوهای کاربردی

قالب های مهر زنی مونتاژ داخلی پانل جانبی خودرو عمدتاً در تولید بدنه خودروهای سواری و خودروهای تجاری استفاده می شود و به عنوان قالب های اصلی بدنه در رنگ سفید عمل می کند و توسط مشتریان داخلی و بین المللی شناخته می شود. به عنوان یک تامین کننده حرفه ای، SICAIDA می تواند راه حل های سفارشی برای پاسخگویی به نیازهای مدل های مختلف خودرو ارائه دهد.

فرآیند تولید

1. تجزیه و تحلیل محصول و طراحی فرآیند

با استفاده از نرم افزار حرفه ای برای تجزیه و تحلیل شکل پذیری و طراحی فرآیند، مشکلات احتمالی را پیش بینی و برطرف می کند.

2. طراحی قالب

با استفاده از نرم افزار طراحی کامل سه بعدی مانند UG و CATIA، جزئیات دقیق برای اطمینان از دقت و عقلانیت قالب اصلاح می شوند.

3. انتخاب مواد

قاب قالب قالب بندی قالب داخلی پانل جانبی خودرو از چدن با مقاومت بالا یا صفحات فولادی جوش داده شده ساخته شده است. اجزای کلیدی از فولاد ابزار با مقاومت در برابر سایش و استحکام بالا برای تضمین کیفیت قالب استفاده می کنند.

4. ماشینکاری دقیق

ماشینکاری خشن، ماشینکاری خوب، ماشینکاری ویژه و پرداخت دستی دقت قالب و کیفیت ظاهر را تضمین می کند.

5. مونتاژ و رفع اشکال (T0 Trial Molding)

پس از مونتاژ، قالب بر روی دستگاه آزمایش می شود و پارامترهای فرآیند تا زمانی که نمونه واجد شرایط شود، تنظیم و بهینه می شود.

روند توسعه:

1. قالب گیری یکپارچه فوق العاده بزرگ: با انطباق با روند پانل های داخلی پانل جانبی یکپارچه، یک مجموعه قالب می تواند بیش از 200 تن وزن داشته باشد.

2. انطباق با کاربردهای مواد جدید: طراحی بهینه و انتخاب مواد با ویژگی‌های قالب‌گیری مواد جدید سازگار است تا نیازهای سبک وزن و استحکام بالا خودروها را برآورده کند.

3. ساخت هوشمند و دیجیتالی سازی: حسگرهای داخلی نظارت در زمان واقعی را، همراه با فناوری دوقلو دیجیتال، امکان پذیر می کنند، چرخه توسعه را کوتاه می کنند و هزینه ها را کاهش می دهند.

4. برنامه های کاربردی ساخت افزودنی (چاپ سه بعدی).

قالب های مهر زنی مونتاژ داخلی پانل جانبی خودرو از فناوری چاپ سه بعدی برای ایجاد ساختارهای پیچیده، بهبود کارایی تولید و کیفیت محصول استفاده می کند.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی مونتاژ داخلی پانل جانبی خودرو استفاده می شود؟

A1: پایه قالب معمولاً از چدن با مقاومت بالا (مانند HT300، چدن داکتیل) یا سازه های فولادی جوش داده شده استفاده می کند. اجزای کلیدی مانند حفره ها و هسته ها از فولاد ابزار با کربن بالا و کروم بالا (مانند Cr12MoV، DC53 و غیره) استفاده می کنند که مقاومت در برابر سایش و مقاومت فشاری بالا را ارائه می دهند.

Q2: چرخه تولید برای مهر زنی مونتاژ داخلی پانل جانبی خودرو چقدر است؟

A2: قالب های مهر زنی مونتاژ داخلی پانل جانبی خودرو نقطه اوج فناوری، تجربه و مهارت هستند. آنها طراحی مکانیکی، علم مواد، مکانیک پلاستیسیته، و ساخت دقیق را ادغام می کنند. چرخه توسعه آنها طولانی است (معمولاً 8 تا 15 ماه) و پرهزینه (به میلیون ها تا ده ها میلیون یوان می رسد) که آنها را به معیاری کلیدی برای اندازه گیری قدرت جامع یک شرکت قالب تبدیل می کند. همانطور که بدنه خودروها به سمت طراحی های سبک وزن، با استحکام بالا و هوشمند پیش می روند، الزامات فنی برای قالب های آنها همچنان افزایش می یابد.
