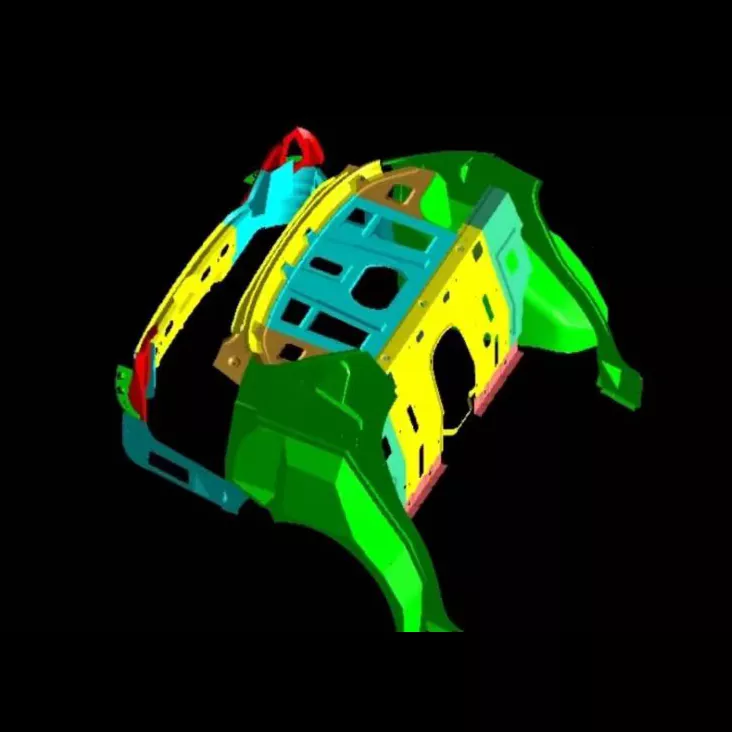

قالب های مهر زنی مونتاژ صندوق عقب خودرو

قالب های مهر زنی مونتاژ صندوق عقب خودرو SIKAIDA سیستم های قالب بزرگ و با دقت بالا هستند که برای مهر زنی اجزای مختلف صندوق استفاده می شوند. آنها از طراحی مدولار برای انطباق با نیازهای مشارکتی فرآیندهای متعدد استفاده می کنند. کارخانه ما در چین خدمات کامل فرآیند را ادغام می کند و راه حل های قالب با کیفیت بالا را برای خودروسازان جهانی ارائه می دهد.

ویژگی های اصلی محصول

1. ساختار بزرگ و پیچیده

قالب های مهر زنی مونتاژ صندوق عقب خودرو از نظر اندازه بزرگ هستند (بیش از 800 میلی متر طول و بیش از 600 میلی متر عرض)، با حفره های پیچیده که نیاز به شکل گیری جزئیات مختلف دارند. پانل بیرونی تنه دارای سطوح منحنی پیچیده است که نیاز به دقت بسیار بالایی در طراحی و پردازش قالب دارد.

2. دقت بالا و الزامات کیفیت سطح بالا

پانل بیرونی محفظه چمدان باید بدون عیب، با لبه های شفاف و انحناهای صاف باشد. SIKAIDA پردازش و طراحی قالب را به شدت کنترل می کند تا اطمینان حاصل شود که قطعات مهر شده با استانداردهای بالای صنعت مطابقت دارند.

3. قالب گیری یکپارچه چند فرآیندی

ادغام چندین فرآیند مهر زنی، متعادل کردن هماهنگی فرآیند و جریان مواد، و کنترل دقیق نازک شدن مواد پانل داخلی عمیق برای جلوگیری از عیوب مهر زنی.

4. سیستم پرس و تخلیه در مقیاس بزرگ

مجهز به دستگاه‌های پرس، تخلیه و پرتاب دقیق در مقیاس بزرگ برای اطمینان از شکل‌گیری پایدار مواد، قالب‌گیری صاف قطعات، بهبود کارایی و کاهش ضایعات.

5. ساختار راهنما و بافر پیچیده

ترکیب هدایت دقیق با یک سیستم بافر جامع از قالب محافظت می کند، مهر زنی صاف را تضمین می کند، کیفیت قطعه را بهبود می بخشد و عمر قالب را افزایش می دهد.

کاربردهای محصول:

1. قالب پانل بیرونی: پانل های بدنه بیرونی عقب را تشکیل می دهد و از ظاهر و عملکرد آیرودینامیکی اطمینان می دهد.

2. قالب پنل داخلی: ساختار داخلی را تشکیل می دهد و از فضای ذخیره سازی پشتیبانی می کند.

3. قالب قفسه: کف و پارتیشن را تولید می کند و عملی بودن ذخیره سازی را بهبود می بخشد.

4. تقویت کننده قالب پرتو: ساختار بدنه را تقویت می کند و ایمنی را افزایش می دهد.

سازگار با تجهیزات مهر زنی در مقیاس بزرگ 2000T-4000T و خطوط تولید خودکار، ارائه راندمان بالا و صرفه جویی در نیروی کار.

فرآیند تولید

1. تجزیه و تحلیل محصول و طراحی فرآیند

Automotive Trunk Assembly Stamping Dies از نرم افزار CAE برای شبیه سازی فرآیند مهر زنی، پیش بینی عیوب و بهینه سازی فرآیند و پارامترهای قالب استفاده می کند.

2. طراحی قالب

از طریق طراحی کامل سه بعدی با استفاده از نرم افزار سه بعدی، ساختار هر جزء برای اطمینان از دقت و قابلیت اطمینان قالب اصلاح می شود.

3. انتخاب مواد

مواد مناسب انتخاب شده: فولاد قالب مقاوم در برابر سایش با سختی بالا برای قطعات کار، فولاد ساختاری کربنی برای قطعات غیرکار، و مواد تخصصی برای اجزای راهنما و عناصر بافر.

4. ماشینکاری دقیق

از طریق سه مرحله ماشینکاری خشن، ماشینکاری نهایی و عملیات سطحی، سطح قالب بیرونی پوشش آینه ای به پایان می رسد، با درمان های ویژه که سختی و مقاومت در برابر سایش را افزایش می دهد.

5. اسمبلی و اشکال زدایی (T0 Trial Die)

قالب های مهر زنی مونتاژ صندوق عقب خودرو را مونتاژ و اشکال زدایی کنید، مهر زنی آزمایشی قطعات را انجام دهید، پارامترها را تنظیم کنید، و قالب را به طور مکرر تغییر دهید تا زمانی که الزامات کیفیت را برآورده کند.

روندهای توسعه

1. فناوری قالب گیری یکپارچه: گرایش به سمت محفظه های یکپارچه چمدان، تقاضاهای بیشتری را برای قالب ها ایجاد می کند. SIKAIDA به توسعه فناوری ریخته گری یکپارچه ادامه می دهد.

2. کاربرد مواد سبک وزن: سازگاری با مواد سبک وزن مانند فولاد و آلیاژهای آلومینیوم با استحکام بالا و همچنین فناوری میکرو فومینگ برای رفع نیازهای سبک وزن خودروها.

3. ساخت هوشمند و دیجیتالی سازی: حسگرهایی در قالب های مهر زنی مجمع صندوق عقب خودرو تعبیه شده اند تا پارامترهای مهر زنی را نظارت کنند. همراه با فناوری دوقلو دیجیتال برای اشکال زدایی مجازی، کارایی و میزان موفقیت در قالب گیری آزمایشی بهبود یافته است.

4. کاربرد فناوری ساخت افزودنی: فناوری های چاپ سه بعدی و SLM برای ساخت ساختارهای قالب کلیدی، کاهش دشواری پردازش و بهبود عملکرد استفاده می شوند.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی مونتاژ صندوق عقب خودرو استفاده می شود؟

A1: قطعات کار (مگنچ و قالب) از فولادهای قالب با سختی بالا مانند Cr12MoV و SKD11 استفاده می کنند. قطعات غیر کار از فولادهای ساختاری کربنی مانند فولاد 45 و Q235 استفاده می کنند. قطعات راهنما از فولاد بلبرینگ GCr15 یا فولاد کربن دار 20CrMnTi استفاده می کنند. عناصر بافر از لاستیک پلی اورتان، سیلندرهای نیتروژن و غیره استفاده می کنند.

Q2: چرخه تولید قالب های مهر زنی مونتاژ صندوق عقب خودرو چقدر است؟

A2: چرخه توسعه قالب های مهر زنی مونتاژ صندوق عقب خودرو معمولاً 8 تا 15 ماه است که بستگی به پیچیدگی محصول، الزامات فنی و قابلیت های تولید دارد. قیمت یک قالب از صدها هزار تا میلیون یوان متغیر است که نشان دهنده قدرت فنی سازنده قالب است. با استفاده از فناوری‌های تولید دیجیتال و هوشمند، چرخه توسعه به تدریج کوتاه می‌شود.
