قالب مهر زنی پانل بیرونی درب جلو چپ خودرو

قالب مهر زنی پانل بیرونی درب جلو چپ خودرو SIKAIDA یک سیستم قالب در مقیاس بزرگ و با دقت بالا است که به طور خاص برای مهر زنی و شکل دادن به پانل بیرونی درب جلو سمت چپ طراحی شده است. سطح تولید آن یک معیار اصلی برای قالب های مهر زنی خودرو است. این سیستم یکپارچه با ماشین کاری دقیق انجام می شود و از طریق فرآیندهای متعدد به شکل گیری دقیق پانل بیرونی دست می یابد. راه حل های سفارشی را می توان بر اساس نیازهای مدل خودرو به کارخانه ها ارائه کرد.

ویژگی های جزئیات محصول

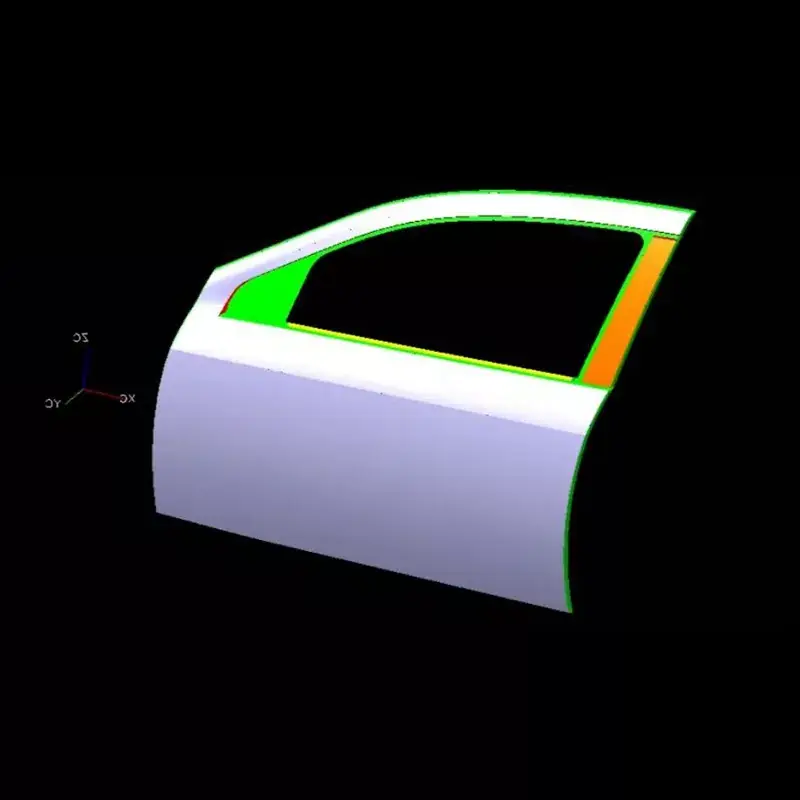

1. ساختار بزرگ و پیچیده: پانل بیرونی درب جلو سمت چپ بیش از 1.5 متر اندازه دارد و شکل پیچیده ای دارد. قالب های SIKAIDA باید به طور دقیق ساختارهای پیچیده مختلفی را تشکیل دهند. از طریق بهینه سازی شبیه سازی CAE، شکل گیری پایدار و دقت تضمین می شود.

2. دقت بالا و الزامات براقیت بالا: سطح پانل بیرونی درب جلو سمت چپ باید بدون نقص باشد. قالب مهر زنی پانل بیرونی درب جلو سمت چپ خودرو SIKAIDA به دقت صیقل کاری در سطح آینه (مقدار Ra ≤ 0.4μm) دست می یابد و از مواد با استحکام بالا برای جلوگیری از تغییر شکل مهر زنی و اطمینان از دقت قطعه استفاده می کند.

3. قالب گیری یکپارچه چند فرآیندی: با استفاده از یک فرآیند قالب گیری پیوسته چند فرآیندی، قالب مهر زنی پانل بیرونی درب جلوی چپ خودرو SIKAIDA سیستم های هدایت و تخلیه را یکپارچه می کند، از اتصالات فرآیند دقیق، بهبود کارایی و کاهش عیوب را تضمین می کند.

4. سیستم هدایت و تعادل دقیق: با توجه به مسائل تاب برداشتن و برگشت فنری در حین مهر زنی، قالب به یک سیستم هدایت و متعادل کننده با دقت بالا مجهز شده است تا از تنش یکنواخت و بهبود عملکرد محصول اطمینان حاصل شود.

5. سیستم خنک‌کننده و اگزوز پیچیده: کانال‌های آب خنک‌کننده منسجم داخلی، دمای قالب‌گیری را کنترل می‌کنند، در حالی که یک سیستم اگزوز از رکود هوا جلوگیری می‌کند و کیفیت قالب‌گیری را تضمین می‌کند.

ویژگی های محصول و برنامه های کاربردی

این قالب برای ساخت پانل های خارجی برای وسایل نقلیه سواری مانند سدان و SUV، تولید پانل های بیرونی که الزامات آیرودینامیکی و مونتاژ را برآورده می کند، مناسب است. به عنوان یک تولید کننده حرفه ای در چین، قالب مهر زنی پانل بیرونی درب جلو چپ خودرو SIKAIDA از مشتریان داخلی و بین المللی به رسمیت شناخته شده است.

معرفی فرآیند تولید

1. تجزیه و تحلیل محصول و شبیه سازی CAE: شبیه سازی CAE با استفاده از نرم افزار حرفه ای برای پیش بینی مشکلات قالب گیری و بهینه سازی پارامترهای فرآیند استفاده می شود.

2. طراحی قالب: طراحی کامل سه بعدی با استفاده از نرم افزار UG و CATIA با در نظر گرفتن خواص مواد و الزامات قالب انجام می شود.

3. انتخاب مواد: فولاد با استحکام بالا برای پایه قالب استفاده می شود، با فولاد قالب مقاوم در برابر سایش بالا (HRC48-52 پس از عملیات حرارتی) که در مناطق کلیدی استفاده می شود تا از طول عمر و پایداری قالب مهر زنی پانل بیرونی درب جلوی سمت چپ خودرو اطمینان حاصل شود.

4. ماشینکاری دقیق: ماشینکاری خشن و خوب، ماشینکاری ویژه و پرداخت آینه دقت قالب و کیفیت سطح را تضمین می کند.

5. مونتاژ و اشکال زدایی (T0 Trial Molding): پس از مونتاژ قطعات، قالب گیری آزمایشی انجام می شود. تکرارهای چندگانه T0-T3 اشکال زدایی، پایداری قالب و صلاحیت محصول را تضمین می کند و به یک تیم حرفه ای اجازه می دهد چرخه تحویل را کوتاه کند.

روندهای توسعه

1. قالب گیری یکپارچه فوق العاده بزرگ: پانل های بیرونی خودرو به سمت قالب گیری یکپارچه گرایش دارند. SIKAIDA طراحی قالب را برای انطباق با تجهیزات بزرگ مهر زنی بیش از 2000 تن بهینه می کند.

2. تکنولوژی سبک وزن: سازگاری با مواد سبک وزن مانند فولاد با استحکام بالا و آلیاژهای آلومینیوم، بهینه سازی طراحی و فرآیندها برای اطمینان از کیفیت قالب گیری.

3. ساخت هوشمند و دیجیتالی سازی: یکپارچه سازی فناوری های حسگر، دوقلو دیجیتال و اینترنت اشیا برای دستیابی به نظارت هوشمند و اشکال زدایی مجازی قالب مهر زنی پانل بیرونی درب جلوی سمت چپ خودرو، که چرخه توسعه را کوتاه می کند.

4. کاربردهای ساخت افزودنی (چاپ سه بعدی): استفاده از فناوری چاپ سه بعدی فلزی مستقیم برای ساخت قطعات پیچیده، بهبود کارایی، کوتاه کردن چرخه ها و شکستن محدودیت های تولید سنتی.

SIKAIDA، معیاری در صنعت قالب بندی پانل بیرونی درب جلو چپ خودرو، یک تامین کننده و تولید کننده حرفه ای در چین است. چرخه توسعه آن 8 تا 15 ماه است و هزینه های آن از میلیون ها تا ده ها میلیون یوان متغیر است. در آینده، SIKAIDA به نوآوری خود ادامه خواهد داد و با روندهای توسعه صنعت خودروسازی سازگار شده و راه حل های بهتری برای قالب ارائه می دهد.

سوالات متداول

Q1: معمولاً چه موادی برای قالب مهر زنی پانل بیرونی درب جلو چپ خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ریخته گری (مانند HT300، QT450) یا فولاد استاندارد (مانند فولاد 45، Cr12MoV) ساخته می شود. اجزای کلیدی مانند پروفیل، پانچ و قالب از فولاد قالبی مقاوم در برابر سایش (مانند SKD11، Cr12MoV، DC53 و غیره) استفاده می‌کنند که پس از عملیات حرارتی به سختی HRC48-52 می‌رسند.

Q2: چرخه تولید قالب مهر زنی پانل بیرونی درب جلو چپ خودرو چقدر است؟

A2: قالب مهر زنی پانل بیرونی درب جلو سمت چپ خودرو نقطه اوج فناوری، تجربه و مهارت است. این طراحی مکانیک، علم مواد، مکانیک پلاستیسیته، و ساخت دقیق را ادغام می کند که نشان دهنده "جواهرات تاج" صنعت قالب سازی است. چرخه توسعه آن طولانی است (معمولاً 15-8 ماه) و هزینه آن بالا (به میلیون ها تا ده ها میلیون یوان می رسد) که آن را به معیاری کلیدی برای اندازه گیری قدرت جامع یک شرکت تولید قالب تبدیل می کند. همانطور که خودروها به سمت هوشمندی، برق‌سازی و سبک‌وزن پیشرفت می‌کنند، الزامات فنی برای فرآیندهای ساخت قالب افزایش می‌یابد.
