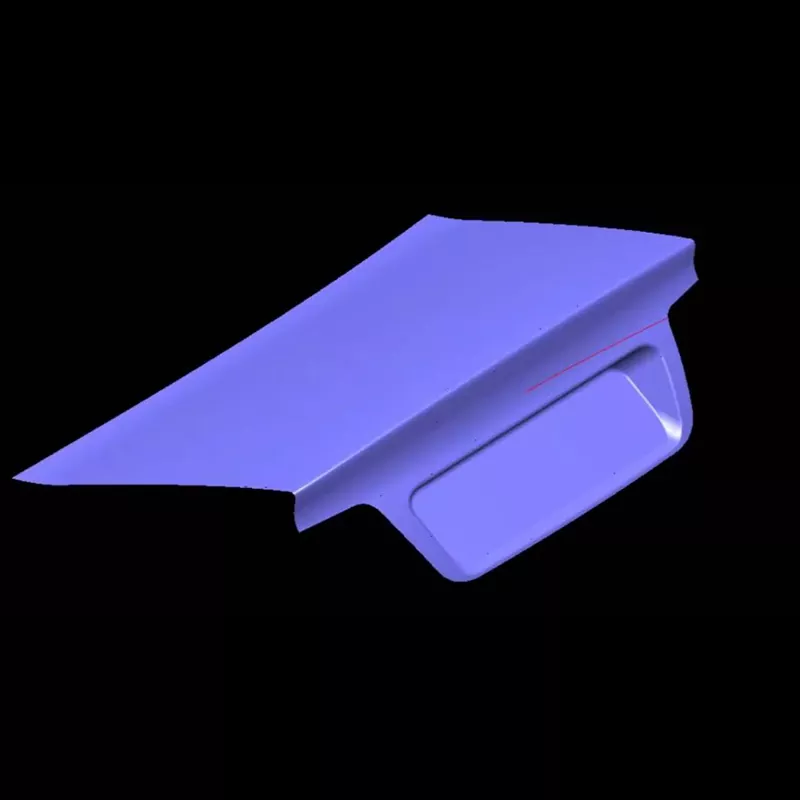

قالب مهر زنی پانل بیرونی درب صندوق عقب خودرو

قالب مهر زنی پانل بیرونی درب صندوق عقب خودرو SIKAIDA قطعه ای بزرگ و با دقت بالا است که به طور خاص برای تولید اجزای پانل بیرونی درب صندوق عقب فلزی طراحی شده است. با استفاده از موادی مانند فولاد نورد سرد و آلیاژهای آلومینیوم، سطوح منحنی پیچیده را از طریق فرآیندهای مهر زنی پیشرفته، ادغام فناوری‌های چند رشته‌ای و نمایش قابلیت‌های تولید حرفه‌ای SIKAIDA تشکیل می‌دهد.

ویژگی های اصلی محصول:

1. شکل‌دهی سطح منحنی بزرگ: مناسب برای پانل‌های بیرونی درب تنه دو منحنی پیچیده با اندازه بیش از 800 میلی‌متر × 600 میلی‌متر، که در یک فرآیند مهر زنی تشکیل شده‌اند، با کنترل دقیق انحنا و اجازه جریان مواد برای جلوگیری از نقص‌هایی مانند ترک و چین و چروک.

2. دقت بالا و الزامات براقیت بالا: سطوح به صیقل آینه مانند (Ra≤0.4μm)، بدون خراش و فرورفتگی می رسند. کنترل دقیق پارامترهای مهر زنی، پایان بی عیب و نقص سطح، مطابق با استانداردهای ظاهری خودرو را تضمین می کند.

3. سازگاری با ساختارهای هندسی پیچیده: قالب مهر زنی پانل بیرونی درب صندوق عقب خودرو ما با ویژگی های هندسی مختلف پانل های بیرونی تنه، با سطوح تکمیلی فرآیند بهینه، دنده های کششی، و سیستم های تهویه برای اطمینان از شکل گیری یکنواخت در تمام قسمت ها سازگار است.

4. سیستم هدایت و تعادل دقیق: مجهز به یک دستگاه هدایت کننده و متعادل کننده با دقت بالا، هم محوری قالب های بالایی و پایینی ≤0.02 میلی متر است، که از ترخیص یکنواخت مهر زنی و جلوگیری از سوراخ شدن و نازکی بیش از حد موضعی در قطعات جلوگیری می کند.

5. سیستم روانکاری و تخریب پیشرفته: یک سیستم روانکاری متمرکز اصطکاک و سایش را کاهش می دهد. مکانیزم‌های قالب‌گیری پنوماتیک و هیدرولیک، قالب‌گیری صاف را بدون تغییر شکل یا خراش تضمین می‌کنند.

سناریوهای کاربردی محصول

مناسب برای ساخت درب صندوق عقب خودروهای سواری مانند سدان، SUV و MPV. بر اساس نوع خودرو به سه دسته تقسیم می شود:

1. اقتصاد: بر هزینه، ساختار ساده و مناسب بودن برای تولید انبوه تمرکز دارد.

2. Mid-to-High-End: ظاهری زیبا را دنبال می کند، مجهز به سیستم فرم دهی و پرداخت با دقت بالا.

3. انرژی جدید: طراحی سبک، مناسب برای پردازش مواد جدید مانند آلیاژهای آلومینیوم.

فرآیند تولید

1. تجزیه و تحلیل محصول و شبیه سازی فرآیند

قالب مهر زنی پانل بیرونی درب صندوق عقب خودرو از تحلیل شبیه سازی نرم افزار حرفه ای برای پیش بینی عیوب شکل گیری، بهینه سازی فرآیندها و ساختارهای قالب و اطمینان از عقلانیت طراحی استفاده می کند.

2. طراحی قالب

کل فرآیند طراحی با استفاده از نرم افزار طراحی سه بعدی با در نظر گرفتن پردازش، مونتاژ و نگهداری و خروجی نقشه های کامل و لیست BOM تکمیل می شود.

3. انتخاب مواد

- پایه قالب: فولاد 45# یا 42CrMo، تحت عملیات حرارتی برای اطمینان از استحکام و چقرمگی.

- قطعات کار: Cr12MoV، SKD11 و دیگر فولادهای ابزار، با سختی HRC48-52 پس از عملیات حرارتی، مقاومت در برابر سایش عالی را ارائه می دهند.

- ستون ها و بوش های راهنما: فولاد یاتاقان یا فولاد کروم پر کربن، تضمین سختی بالا و مقاومت در برابر سایش بالا.

4. ماشینکاری دقیق

ماشینکاری خشن اجازه می دهد تا کمک هزینه ماشینکاری تکمیل شود. ماشینکاری تکمیل دقت و پرداخت سطح را تضمین می کند. سطوح صیقلی و روکش کروم سخت برای اطمینان از روکش آینه و مقاومت در برابر سایش هستند.

5. مونتاژ و رفع اشکال (T0 Trial Molding)

قطعات استاندارد را مونتاژ کنید و آب بندی را آزمایش کنید. برای تأیید صحت و ثبات، مهر زنی آزمایشی را انجام دهید. پارامترها را بهینه کنید و قالب را تنظیم کنید تا مطمئن شوید که قطعه تمام شده مطابق با استانداردها است.

روندهای توسعه

انطباق با مواد سبک وزن، ترویج تولید هوشمند و دیجیتال، دستیابی به قالب گیری دقیق یکپارچه، به کارگیری فناوری ساخت افزودنی، و تمرین مفاهیم تولید سبز.

سوالات متداول

Q1: معمولاً از چه موادی در قالب مهر زنی پانل بیرونی درب صندوق عقب خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ساختاری کربنی یا فولاد ساختاری آلیاژی مانند فولاد 45# و 42CrMo استفاده می کند. سطح کار از فولاد ابزار با کربن بالا و کروم بالا مانند Cr12MoV و SKD11 استفاده می کند. ستون ها و بوش های راهنما از فولاد یاتاقان یا فولاد کروم پر کربن ساخته شده اند. تمام مواد باید تحت عملیات حرارتی مناسب قرار گیرند تا به سختی، استحکام و مقاومت در برابر سایش دست یابند.

Q2: چرخه تولید قالب مهر زنی پانل بیرونی درب صندوق خودرو چقدر است؟

A2: چرخه توسعه قالب های مهر زنی برای پانل های بیرونی صندوق عقب خودرو بسته به پیچیدگی محصول، الزامات فنی و نیازهای مشتری، معمولاً 8 تا 15 ماه است. مرحله طراحی به 2-3 ماه، مرحله تولید به 4-6 ماه و مرحله مونتاژ، اشکال زدایی و قالب گیری آزمایشی به 2-3 ماه زمان نیاز دارد. کل فرآیند نیاز به دورهای متعدد بهینه سازی تکراری برای برآوردن نیازهای تولید انبوه دارد.

Q3: چگونه از کیفیت ظاهر پانل بیرونی تنه اطمینان حاصل کنیم؟

A3: اطمینان از کیفیت ظاهری نیاز به کنترل در چند مرحله دارد: اول، سطح قالب باید استانداردهای پرداخت سطح آینه (Ra≤0.4μm) را داشته باشد. دوم، روانکاری، نیروی نگهدارنده خالی، و نیروی مهر زنی باید به شدت در طول فرآیند مهر زنی کنترل شود. سوم، انتخاب مواد مناسب برای جلوگیری از نقص سطح ضروری است. و چهارم، یک روش قالب گیری معقول برای جلوگیری از خراش مورد نیاز است. علاوه بر این، عملیات سطحی مانند آبکاری کروم سخت و رنگ آمیزی برای بهبود کیفیت ظاهری و مقاومت در برابر خوردگی ضروری است.
