قالب مهر زنی پانل سمت راست خودرو

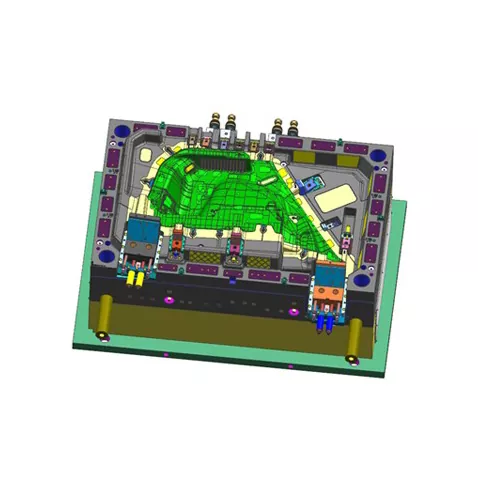

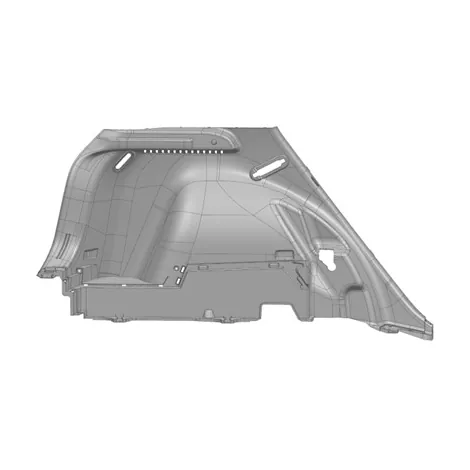

قالب مهر زنی پانل سمت راست خودرو SIKAIDA یک سیستم قالب بزرگ و با دقت بالا متشکل از اجزای متعدد است که می تواند نیازهای شکل دهی پانل سمت راست (پانل بیرونی، پانل داخلی، دنده های تقویت کننده و غیره) را برآورده کند. SIKAIDA به عنوان یک تامین کننده حرفه ای، کیفیت را به شدت کنترل می کند تا از تولید پایدار قطعات پانل جانبی با کیفیت بالا اطمینان حاصل کند و از تولید کارآمد برای خودروسازان پشتیبانی کند.

جزئیات محصول

1. ساختار در مقیاس بزرگ و پیچیده

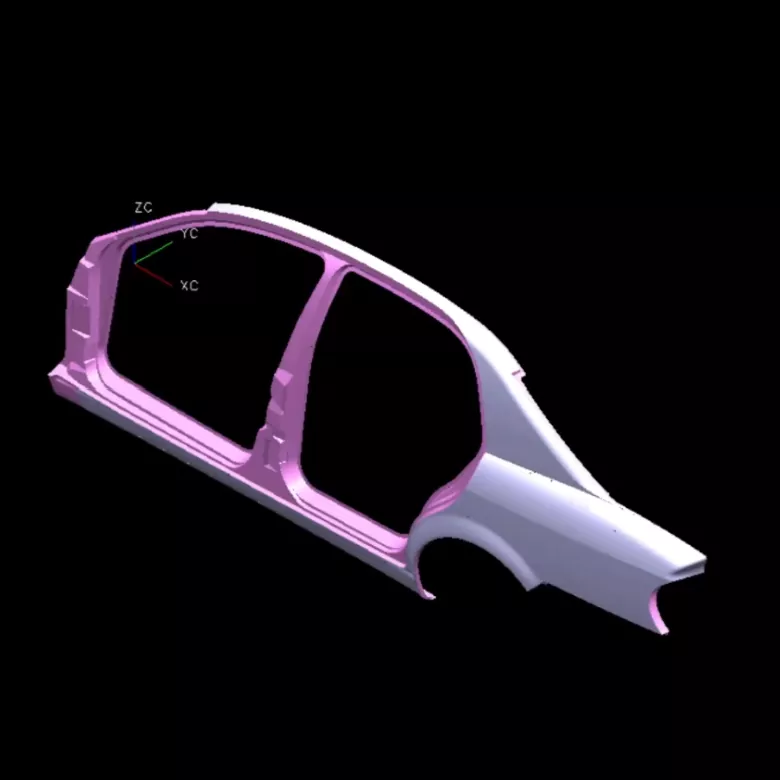

قالب مهر زنی پانل سمت راست خودرو از نظر اندازه عظیم (بیش از 1.5 متر طول و بیش از 0.8 متر عرض) با شکل پیچیده ای است که می تواند ویژگی های کلیدی مانند پنجره های در، موقعیت های نصب آینه های دید عقب و دنده های تقویت کننده را تشکیل دهد.

2. دقت بالا و الزامات با کیفیت بالا

طراحی شده برای قطعات ظاهری پانل جانبی، سطح قالب بدون نقص، با دقت ابعادی در ± 0.05 میلی متر، سطح آینه مانند (Ra≤0.4μm)، و لبه های صاف و بدون سوراخ است.

3. فرآیندهای تشکیل پیچیده

ادغام فرآیندهای پیشرفته مانند کشش عمیق، پیرایش و پانچ، فلنجینگ، پرس دنده تقویت‌کننده و شکل‌دهی پیوسته چند ایستگاهی، شکل‌دهی قطعات پیچیده را به طور موثر تکمیل می‌کند.

4. سیستم هدایت و تنظیم دقیق

مجهز به ستون‌ها و بوش‌های راهنمای با دقت بالا، حلقه‌های فشار قابل تنظیم، لغزنده‌های بادامک متحرک و سیستم فنر/هیدرولیک نیتروژن که از دقت و پایداری مهر اطمینان می‌دهد.

5. سیستم خنک کننده و روانکاری پیشرفته

با داشتن سیستم های خنک کننده آب در گردش، روانکاری خودکار و تصفیه هوای فشرده، برای مهر زنی با سرعت بالا، افزایش عمر قالب و اطمینان از تولید پایدار مناسب است.

ویژگی های محصول و برنامه های کاربردی

1. قالب گیری یکپارچه: قالب گیری یک تکه جوشکاری را کاهش می دهد و کارایی را بهبود می بخشد.

2. تولید با راندمان بالا: قابل انطباق با اتوماسیون با سرعت بالا، زمان چرخه 15-20 ثانیه.

3. استفاده از مواد بالا: طرح بهینه شده، نرخ بهره برداری ≥85٪.

4. سازگاری خوب: قطعات مهر شده دارای کیفیت پایدار و قابلیت تعویض قوی هستند.

5. سازگاری قوی: اجزای قابل تعویض می توانند با مدل های مختلف خودرو سازگار شوند و هزینه ها را کاهش دهند.

معرفی فرآیند تولید

1. تجزیه و تحلیل محصول و طراحی فرآیند: قالب مهر زنی پانل سمت راست خودرو از نرم افزار CAE برای تجزیه و تحلیل شکل پذیری مهر زنی، بهینه سازی فرآیند و تعیین راه حل بهینه مهر زنی استفاده می کند.

2. طراحی قالب: طراحی کامل سه بعدی با استفاده از UG و CATIA برای بهبود مکانیسم های اصلی مانند هدایت و خنک کننده.

3. انتخاب مواد: پایه قالب از فولاد 45 استفاده می کند و قطعات کار از فولادهای ابزار مانند Cr12MoV با مناطق پر سایش تقویت شده استفاده می کند.

4. فرآیند ماشینکاری دقیق: ماشینکاری خشن، ماشینکاری نهایی (CNC، سیم برش)، و عملیات سطح (کوئنچ، پرداخت، نیترید کردن) دقت قالب و مقاومت در برابر سایش را تضمین می کند.

5. مونتاژ و اشکال زدایی پس از مونتاژ دقیق، قالب بر روی دستگاه آزمایش می شود، پارامترها تنظیم می شوند و تولید آزمایشی دسته ای پایداری قالب را تأیید می کند.

قالب مهر زنی پانل سمت راست خودرو SIKAIDA یک قطعه اصلی از تجهیزات در تولید خودرو است. چرخه توسعه آن 8 تا 15 ماه است و هزینه آن بالا است که آن را به یک شاخص کلیدی برای قدرت یک شرکت تبدیل می کند. کارخانه ما در چین دارای ظرفیت کامل تولید است و به نوآوری خود ادامه خواهد داد و راه حل های قالبی با کیفیت بالا را برای منافع متقابل به مشتریان جهانی ارائه می دهد.

سوالات متداول

Q1: معمولاً چه موادی برای قالب مهر زنی پانل سمت راست خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ساختاری کربن استاندارد (مانند فولاد 45) استفاده می کند، در حالی که قطعات کار از فولاد ابزار با کربن بالا و کروم بالا (مانند Cr12MoV، DC53) استفاده می کنند. مناطق با ساییدگی بالا می توانند از کاربید سیمانی استفاده کنند یا تحت عملیات تقویت سطح قرار گیرند.

Q2: چرخه تولید قالب مهر زنی پانل سمت راست خودرو چقدر است؟

A2: قالب مهر زنی پانل سمت راست خودرو نقطه اوج فناوری، تجربه و مهارت است. چرخه توسعه آن طولانی است (معمولاً 15-8 ماه) و هزینه آن بالا است (به میلیون ها تا ده ها میلیون یوان می رسد) که آن را به یک شاخص کلیدی برای قدرت همه جانبه یک شرکت قالب سازی تبدیل می کند. همانطور که صنعت خودرو به سمت انرژی های جدید، هوشمندسازی و سبک وزن شدن توسعه می یابد، الزامات فنی برای قالب های آن همچنان افزایش می یابد.
