قالب مهر زنی پانل سمت چپ خودرو

قالب مهر زنی پانل سمت چپ خودرو SIKAIDA یک سیستم ابزار مهر زنی بزرگ، با دقت بالا و پیچیده است که توسط SIKAIDA برای مهر زنی پانل سمت چپ ورق های فولادی یا آلومینیومی توسعه یافته است. این یک قالب تکی نیست، بلکه یک سیستم یکپارچه کامل شامل اجزای کلیدی مانند قالب‌های خالی، قالب‌های کششی، قالب‌های برش و قالب‌های فلنجی است. سطح تولید این محصول به طور مستقیم نشان دهنده بالاترین استاندارد قالب های مهر زنی پانل بدنه خودرو است و نماد اصلی قدرت همه جانبه SIKAIDA به عنوان یک تامین کننده حرفه ای در صنعت قالب است.

ویژگی های جزئیات محصول

1. اندازه بزرگ و ساختار پیچیده

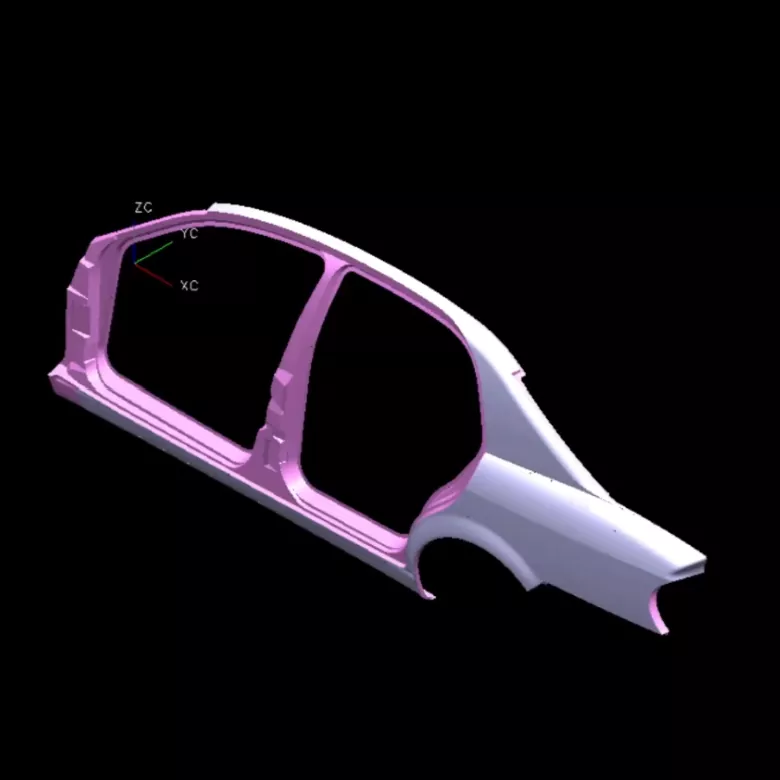

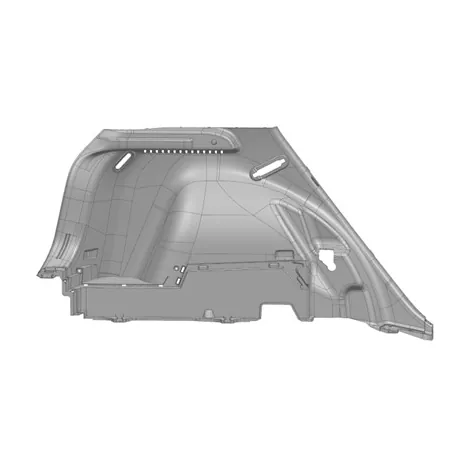

پانل سمت چپ یک ماشین از نظر اندازه بزرگ است (معمولاً بیش از 1.5 متر طول و 0.8-1 متر عرض) با شکل پیچیده ای از جمله ویژگی های طراحی عمیق، انحناهای پیچیده، بازشوهای پنجره و خطوط ویژگی. قالب مهر زنی پانل سمت چپ خودرو SIKAIDA می تواند دقیقاً سوراخ های نصب، دنده های تقویت کننده و جزئیات فلنج را روی پانل جانبی تشکیل دهد. از طریق تجزیه و تحلیل شبیه سازی حرفه ای و بهینه سازی ساختار قالب، توزیع تنش معقول و شکل گیری پایدار را تضمین می کند.

2. دقت بالا و الزامات با کیفیت بالا

به عنوان یکی از اجزای اصلی بیرونی خودرو، پنل سمت چپ باید عاری از خط و خش، چین و چروک، فرورفتگی و سایر عیب باشد. SIKAIDA با الزامات سختگیرانه برای پرداخت سطح قالب و توزیع فشار، کیفیت را به شدت کنترل می کند. سطوح تشکیل دهنده کلید به خوبی صیقل داده شده و به صورت آینه ای پرداخت می شوند و به طور موثر از عیوب سطحی ناشی از اصطکاک بین ورق فلز و قالب در طول مهر زنی جلوگیری می کنند.

3. شکل دهی یکپارچه چند فرآیندی

مهر زنی پانل سمت چپ مستلزم تکمیل مداوم چندین فرآیند از جمله خالی کردن، ترسیم، پیرایش و فلنجینگ است. قالب مهر زنی پانل سمت چپ خودرو SIKAIDA به طور یکپارچه با خطوط تولید خودکار مدرن کار می کند و از فناوری انتقال رباتیک برای دستیابی به مهر زنی مداوم در چند ایستگاه استفاده می کند. این کار راندمان تولید را با کیفیت ثابت محصول متعادل می کند و طرح علمی فرآیند چرخه تولید را کوتاه می کند و هزینه ها را کاهش می دهد.

4. سیستم هدایت و تعادل پیچیده

با توجه به اشکال پیچیده و ابعاد بزرگ پانل های جانبی، قالب مجهز به یک سیستم هدایت با دقت بالا (ستون های راهنما، آستین های راهنما، صفحات راهنمای جانبی) برای اطمینان از بسته شدن دقیق قالب های بالا و پایین است. یک سیستم متعادل کننده جامع (چشمه های نیتروژن، بلوک های تعادل مکانیکی) مهر زنی پایدار و ایمن را تضمین می کند و عمر قالب را افزایش می دهد.

5. سیستم روانکاری و تهویه پیشرفته

این قالب دارای یک سیستم روانکاری خودکار پیچیده است که به طور خودکار روان کننده را در هنگام مهر زنی اعمال می کند، اصطکاک بین ورق فلز و قالب را کاهش می دهد و کیفیت شکل دهی را بهبود می بخشد. قالب های کششی بزرگ مجهز به سیستم تهویه چند نقطه ای برای جلوگیری از چین و چروک، فرورفتگی و سایر عیوب شکل گیری ناشی از هوای به دام افتاده هستند.

ویژگی های محصول و برنامه های کاربردی

SIKAIDA Automotive Left Side Stamping Die عمدتاً در ساخت پانل های جانبی وسایل نقلیه سواری مانند سدان ها، SUV ها و MPV ها استفاده می شود. همچنین می توان از آن در تولید پانل های جانبی کابین و سایر پوشش ها برای خودروهای تجاری استفاده کرد. این قالب ها از فولاد آلیاژی با استحکام بالا ساخته شده اند و سطوح کلیدی آن تحت عملیات حرارتی و پرداخت دقیق قرار می گیرند که در نتیجه مقاومت در برابر سایش بالا، دقت بالا و عمر طولانی دارد. به عنوان یک کارخانه حرفه ای با تجربه تولید گسترده، SIKAIDA می تواند راه حل های قالب را با توجه به مدل های مختلف خودرو و نیازهای مشتری سفارشی کند و نیازهای تولید متنوع صنعت خودرو را برآورده کند.

معرفی فرآیند تولید

1. تجزیه و تحلیل محصول و شبیه سازی CAE

قبل از طراحی قالب، SIKAIDA از نرم‌افزارهای شبیه‌سازی مهر زنی حرفه‌ای مانند AutoForm و Dynaform برای پیش‌بینی شکل‌پذیری، کرنش و برگشت فنری پانل‌های جانبی، شناسایی ریسک‌های کیفیت از قبل، بهینه‌سازی راه‌حل‌های فرآیند و ساختار قالب و کاهش هزینه‌های آزمایش و اصلاح استفاده می‌کند.

2. طراحی قالب

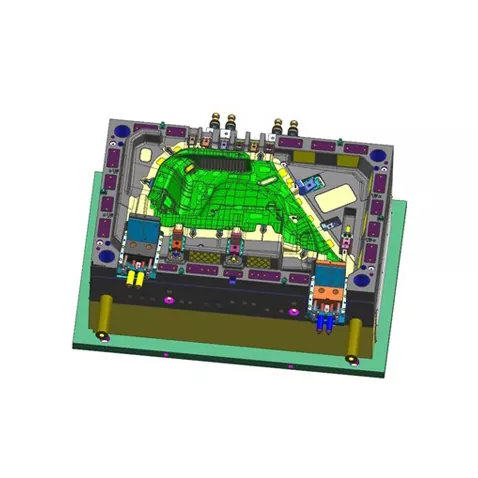

از نرم افزارهای پیشرفته طراحی سه بعدی مانند UG و CATIA برای تکمیل طراحی سه بعدی کامل تمامی اجزا از جمله قالب بالایی، قالب پایینی و حلقه فشار استفاده می شود. عواملی مانند ضخامت ورق فلزی و جبران برگشت فنری به طور کامل برای اطمینان از دقت و پایداری قالب در نظر گرفته می شوند. طرح طراحی توسط مهندسین حرفه ای بررسی و تایید می شود.

3. انتخاب مواد

زیرلایه قالب مهر زنی پانل سمت چپ Automotive از فولاد ساختاری کربنی با کیفیت بالا (مانند فولاد 45) یا فولاد ساختاری آلیاژی (مانند 42CrMo) برای اطمینان از چقرمگی و استحکام استفاده می کند. قطعات کار (پروفایل ها، لبه های برش) از فولاد ابزار با کربن بالا و کروم بالا (مانند Cr12MoV، SKD11) یا فولاد متالورژی پودری برای اطمینان از سختی بالا، مقاومت در برابر سایش بالا و افزایش عمر قالب استفاده می کنند.

4. ماشینکاری دقیق

- ماشینکاری خشن: ماشینکاری اولیه با استفاده از یک ماشین فرز دروازه ای بزرگ یا مرکز ماشینکاری زیر بشکهای CNC، با کمک هزینه تکمیل انجام می شود.

- ماشینکاری پایان: ماشینکاری با مرکز ماشینکاری CNC با سرعت بالا، پروفیل ها و لبه های برش، دقت ابعاد و زبری سطح را تضمین می کند.

- ماشینکاری ویژه: ماشینکاری تخلیه الکتریکی (EDM) برای پردازش پروفیل ها و گوشه های پیچیده استفاده می شود. سیم EDM برای ماشینکاری سوراخ ها و خطوط دقیق استفاده می شود. کوئنچ و تمپر برای رسیدن به سختی 48-52 HRC انجام می شود.

- درمان سطح: آبکاری کروم سخت یا نیتریدینگ روی پروفیل ها برای بهبود سختی و مقاومت در برابر سایش اعمال می شود، در حالی که جلوگیری از زنگ زدگی و چربی زدایی نیز انجام می شود.

5. مونتاژ و اشکال زدایی (قالب آزمایشی T0)

تمام اجزا در قالب کاملی مونتاژ می شوند و روی تجهیزات مهر زنی برای قالب گیری آزمایشی نصب می شوند. تکنسین های حرفه ای به طور مکرر پارامترهای فرآیند مانند فشار و ضربه را تنظیم می کنند تا زمانی که یک قطعه واجد شرایط تولید شود. پس از بازرسی قطعه اول و تایید اندازه گیری ابعادی به مشتری تحویل داده می شود.

روندهای توسعه

1. قالب گیری یکپارچه فوق العاده بزرگ

پانل های جانبی خودرو به سمت ساختارهای یکپارچه بزرگتر توسعه می یابند که به تناژ قالب بالاتر (تا 2000 تن و بالاتر) و پایداری ابعادی نیاز دارند. SIKAIDA به طور مداوم فن‌آوری طراحی و پردازش را بهینه می‌کند و امکان توسعه قالب‌های مهر زنی پانل جانبی یکپارچه بسیار بزرگ را برای پاسخگویی به نیازهای خودروهای انرژی جدید و مدل‌های نسل بعدی فراهم می‌کند.

2. کاربرد مواد سبک وزن

با توسعه سبک وزن سازی خودرو، مواد جدیدی مانند فولاد با استحکام بالا و آلیاژهای آلومینیوم به طور گسترده ای مورد استفاده قرار می گیرند. SIKAIDA ساختار قالب و فناوری تصفیه سطح را برای انطباق با ویژگی های شکل دهی مواد جدید بهینه می کند (به عنوان مثال، قالب های کشش آلیاژ آلومینیوم مجهز به پوشش های ویژه و سیستم های روانکاری هستند).

3. ساخت هوشمند و دیجیتالی سازی

سنسورهای فشار و دما در قالب تعبیه شده اند تا پارامترهای مهر زنی را در زمان واقعی نظارت کنند که امکان نگهداری پیش بینی و بهینه سازی فرآیند را فراهم می کند. همراه با فناوری دوقلو دیجیتال برای اشکال زدایی مجازی، چرخه توسعه را می توان 20 تا 30 درصد کوتاه کرد و کارایی تحقیق و توسعه را بهبود بخشید.

4. تغییر سریع مرگ و اتوماسیون

برای نیازهای تولید چندگانه و دسته‌ای کوچک، قالب از یک ساختار تغییر قالب سریع (گیره‌گیری سریع، موقعیت‌یابی خودکار)، همراه با روبات‌های خودکار و سیستم‌های بازرسی بینایی استفاده می‌کند و به درجه بالایی از اتوماسیون در تولید مهر زنی و بهبود انعطاف‌پذیری تولید دست می‌یابد.

سوالات متداول

Q1: معمولاً چه موادی برای قالب مهر زنی پانل سمت چپ خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ساختاری کربنی با کیفیت بالا (مانند فولاد 45) یا فولاد ساختاری آلیاژی (مانند 42CrMo) استفاده می کند. قطعات کار (پروفایل ها، لبه های برش) از فولاد ابزار با کربن بالا و کروم بالا (مانند Cr12MoV، SKD11) یا فولاد متالورژی پودری برای اطمینان از سختی بالا (48-52 HRC) و مقاومت در برابر سایش بالا استفاده می کنند. برخی از قالب های سطح بالا از کاربید سیمانی یا فناوری پوشش سطحی برای بهبود طول عمر استفاده می کنند.

Q2: چرخه ساخت قالب مهر زنی پانل سمت چپ خودرو چقدر است؟

A2: چرخه ساخت قالب های مهر زنی برای پانل سمت چپ یک خودرو معمولاً بین 8 تا 15 ماه است که به عواملی مانند پیچیدگی قطعه، نیازهای دقت و ظرفیت تولید بستگی دارد. چرخه توسعه قالب های جانبی سطح منحنی پیچیده می تواند بیش از 15 ماه باشد، در حالی که قالب های ساختار ساده را می توان در عرض 8 تا 10 ماه تکمیل کرد. کل فرآیند، از طراحی و پردازش گرفته تا مونتاژ و اشکال زدایی، نیاز به همکاری بین بخش های مختلف دارد.
