قالب مهر زنی پانل بیرونی هود خودرو

قالب مهر زنی پانل بیرونی هود خودرو SIKAIDA یک سیستم انحنای بزرگ و پیچیده شامل قالب بالایی، قالب پایینی، حلقه فشار و اجزای راهنمای دقیق است که برای شکل دهی یک مرحله ای یا چند مرحله ای پانل های بیرونی هود مناسب است. به عنوان یک تامین کننده قابل اعتماد برای صنعت خودروسازی جهانی، قالب های آن می توانند به طور پایدار در خطوط مهر زنی با حجم بالا کار کنند.

ویژگی های اصلی محصول:

1. ساختار انحنای دوگانه بزرگ و پیچیده: قالب مهر زنی پانل بیرونی هود خودرو برای پانل های بیرونی هود (طول > 1.2 متر، عرض 0.8-1.0 متر)، با نسبت بالایی از سطوح آزاد، خطوط ویژگی، و دنده های تقویت کننده مناسب است که به دقت و کیفیت سطح بسیار بالایی نیاز دارد.

2. پرداخت سطحی با دقت بالا و درجه آینه: مناسب برای قطعات ظاهری درجه A (بدون خراش، چین و چروک، پشت فنری)، سطح قالب به سطح آینه می رسد (Ra≤0.4μm)، که نیاز به استانداردهای سختگیرانه برای مواد، عملیات حرارتی، و تکنیک های پردازش دارد.

3. سیستم چند فرآیندی یکپارچه: چندین فرآیند مانند کشیدن، پانچ کردن و پیرایش را ادغام می کند، با فرآیندهای مختلف شکل دهی سازگار است، از تغذیه خودکار، موقعیت یابی و تخلیه پشتیبانی می کند و برای تولید خودکار مناسب است.

4. ساختار سنگین و هدایت دقیق: قالب مهر زنی پانل بیرونی هود خودرو از یک قاب قالب با استحکام بالا و مناسب برای مهر زنی با تناژ بالا استفاده می کند، مجهز به یک پست راهنمای با دقت بالا و سیستم آستین راهنما برای جلوگیری از ناهماهنگی قالب، و دارای مکانیزم بافر و تخلیه صاف است.

5. سیستم روانکاری و خنک کننده پیشرفته: سیستم روانکاری بهینه شده اصطکاک را کاهش می دهد و عمر قالب را افزایش می دهد. یک سیستم خنک کننده کنترل شده با دما می تواند در صورت نیاز برای اطمینان از پایداری تشکیل مواد اضافه شود.

کاربردها و مزایای مواد

قالب مهر زنی پانل بیرونی هود خودرو برای مهر زنی پانل های بیرونی فولادی و آلیاژی سبک وزن برای خودروهای سواری، وسایل نقلیه تجاری و وسایل نقلیه با انرژی جدید مناسب است. پایه قالب از فولاد ضد زنگ 45# و Q235 استفاده می کند و قطعات کار از موادی مانند Cr12MoV ساخته شده است که پس از عملیات حرارتی به سختی 48-52 HRC می رسد و دارای مزایایی مانند استحکام بالا و مقاومت در برابر سایش بالا است.

فرآیند کامل ساخت

1. تجزیه و تحلیل محصول و شبیه سازی CAE

از نرم افزارهای AutoForm و Dynaform برای تجزیه و تحلیل شکل پذیری، برگشت فنری و غیره، پیش بینی و حل مشکلات مهر زنی و بهینه سازی فرآیند و طراحی قالب استفاده می شود.

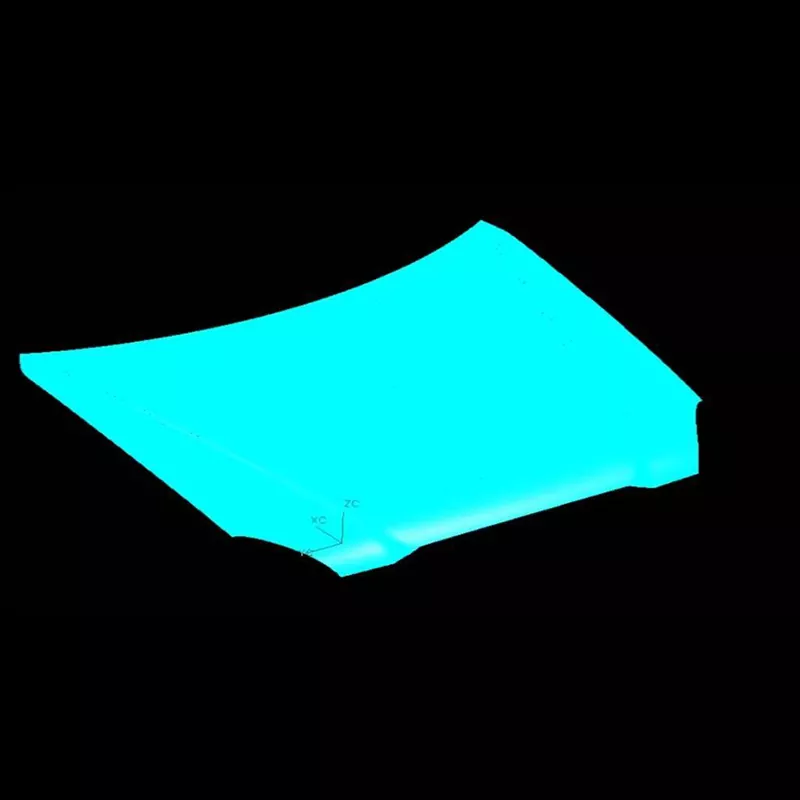

2. طراحی قالب سه بعدی کامل

Die Stamping Panel Outer Hood Automotive Hood از نرم افزارهایی مانند UG و CATIA برای تکمیل طراحی سه بعدی کامل استفاده می کند و تمام جزئیات مانند درج ها و پیچ ها را با دقت قرار می دهد.

3. انتخاب مواد و عملیات حرارتی

مواد مناسب انتخاب می شوند و فرآیندهایی مانند خاموش کردن خلاء و تمپر برای اطمینان از اینکه خواص مکانیکی قالب مطابق با الزامات استفاده است، استفاده می شود.

4. ماشینکاری دقیق

پس از ماشینکاری خشن (مجازات اضافی)، ماشینکاری نهایی (اطمینان از دقت)، ماشینکاری ویژه (EDM، برش سیم و غیره) و پرداخت، یک روکش آینه ای حاصل می شود.

5. مونتاژ و قالب گیری آزمایشی T0

پس از مونتاژ تمام اجزاء، قالب گیری آزمایشی انجام می شود. پارامترهای فرآیند تنظیم می‌شوند و قالب اصلاح و بهینه می‌شود تا زمانی که قسمت مهر شده با الزامات طراحی مطابقت داشته باشد.

روندهای توسعه

صنعت قالب چهار روند اصلی را نشان می دهد: سازگاری با مواد سبک وزن و با استحکام بالا. دستیابی به دقت و هوشمندی کامل فرآیند؛ اتوماسیون یکپارچه چند فرآیندی؛ کوتاه کردن چرخه های توسعه از طریق فناوری دوقلو دیجیتال. و کاهش هزینه ها

قالب مهر زنی پانل بیرونی هود خودرو SIKAIDA نشان دهنده سطح پیشرفته قالب های مهر زنی است. با چرخه توسعه 8 تا 15 ماهه و هزینه های مختلف از میلیون ها تا ده ها میلیون یوان، به عنوان معیاری برای اندازه گیری قدرت کارخانه های قالب سازی حرفه ای عمل می کند. SIKAIDA به ارتقای فناوری خود برای پاسخگویی به نیازهای پیشرفته صنعت خودروسازی جهانی ادامه خواهد داد.

سوالات متداول:

Q1: چه موادی معمولاً در قالب مهر زنی پانل بیرونی هود خودرو استفاده می شود؟

A1: پایه قالب معمولاً از فولاد ساختاری کربنی با کیفیت بالا (مانند 45#، Q235) استفاده می‌کند، در حالی که قطعات کار از فولاد ابزار پر کربن و کروم بالا (مانند Cr12MoV، Cr12) و فولاد با سرعت بالا (مانند W6Mo5Cr4V2) و غیره استفاده می‌کنند که برای دستیابی به مقاومت سخت و عملیات حرارتی مناسب مورد نیاز است.

Q2: چرخه ساخت قالب های مهر زنی پانل های بیرونی هود خودرو چقدر است؟

A2: قالب های مهر زنی برای پانل های بیرونی هود خودرو دارای ساختار پیچیده و دقت بالایی هستند. چرخه تولید معمولاً 8 تا 15 ماه است که بستگی به پیچیدگی محصول، الزامات فنی و قابلیت های تولید دارد. چرخه توسعه طولانی و هزینه بالای آن، آن را به معیاری کلیدی برای اندازه گیری استحکام جامع یک شرکت قالب تبدیل می کند.
