قالب مهر زنی پنل داخلی هود خودرو

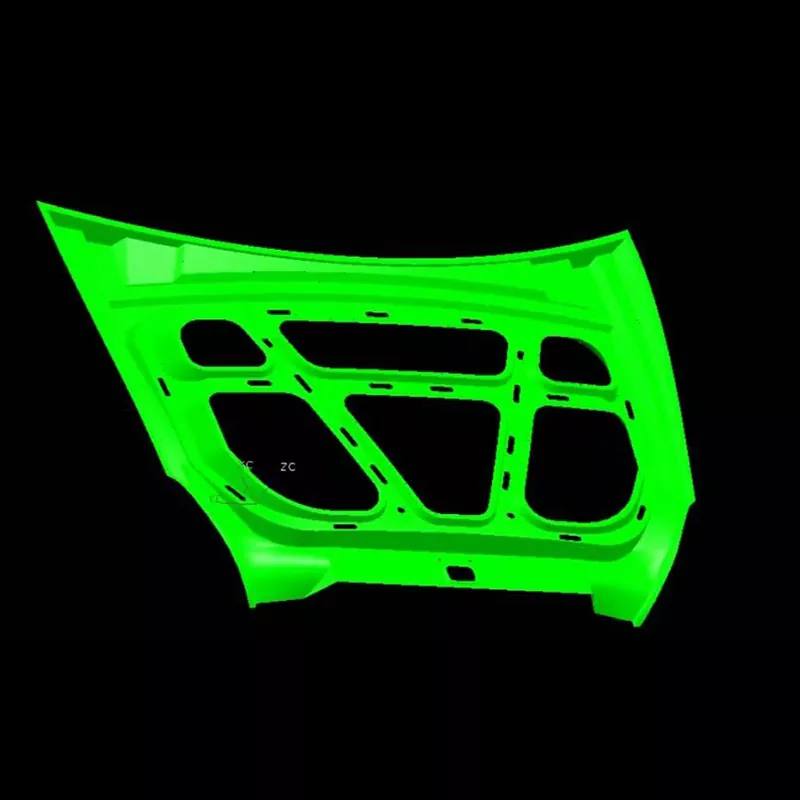

قالب مهر زنی پانل داخلی هود خودرو SIKAIDA یک سیستم مهر زنی بزرگ و پیچیده است که به طور خاص برای تشکیل چارچوب اصلی پانل داخلی هود طراحی شده است. این یک قالب نیست، بلکه یک قطعه کامل از تجهیزات است که چندین فرآیند را در بر می گیرد و از شکل گیری پایدار اجزای بزرگ و با دقت بالا بدن اطمینان می دهد.

ویژگی های اصلی محصول:

1. اندازه بزرگ و ساختار پیچیده

ابعاد استاندارد قالب مهر زنی پانل داخلی هود خودرو بیش از 800 میلی متر طول و بیش از 600 میلی متر عرض است که نیاز به تشکیل دنده های تقویت کننده، سوراخ های نصب و سایر ویژگی ها دارد. این شامل اجزای اصلی مانند قالب های بالا و پایین و همچنین یک سیستم هدایت دقیق، موقعیت یابی و تخلیه برای اطمینان از مهر زنی پایدار و دقیق است.

2. دقت فوق العاده بالا و کیفیت بالا

قطعات مهر شده دارای تلورانس ابعادی هستند که در محدوده ± 0.1 میلی متر کنترل می شوند و عاری از ایراداتی مانند ترک، چین و چروک و خط و خش هستند. خود قالب تحت ساخت دقیق، دقت هدایت و کنترل توزیع فشار قرار می گیرد که با استانداردهای کیفیت اجزای ظاهری مرتبط مطابقت دارد.

3. فرآیند قالب گیری یکپارچه پیشرفته

ادغام چندین فرآیند مانند کشش عمیق و شکل‌دهی به قالب‌گیری یک‌باره، کنترل دقیق جریان مواد و جبران برگشت فنری منجر می‌شود. شبیه‌سازی CAE برای پیش‌بینی مشکلات، حصول اطمینان از مهر زنی پایدار و قابل اعتماد استفاده می‌شود.

4. سیستم مرگ سنگین

قالب مهر زنی پانل داخلی هود خودرو ده ها تن وزن دارد و به تجهیزات فشاری در مقیاس بزرگ بیش از 2000 تن نیاز دارد. مجهز به ستون های راهنمای با دقت بالا، آستین های راهنما و سایر اجزاء است که برای تولید انبوه طولانی مدت و با شدت بالا مناسب است.

5. درمان سطح با کیفیت بالا

سطح قالب با آینه جلا داده شده است (Ra≤0.4μm). سختی سطح و پارامترهای پوشش برای مواد مختلف بهینه شده است تا از مقاومت در برابر سایش و کیفیت سطح پایدار اطمینان حاصل شود.

فرآیند تولید

1. تجزیه و تحلیل محصول و طراحی فرآیند

Die Stamping Panel Inner Hood Automotive Hood از نرم افزارهای CAE مانند AutoForm و Dynaform برای تجزیه و تحلیل شکل پذیری مهر زنی، پیش بینی عیوب، بهینه سازی فرآیندها و تعیین پارامترهای مهر زنی معقول استفاده می کند و پایه و اساس ساخت را ایجاد می کند.

2. طراحی قالب

طراحی کامل سه بعدی با استفاده از UG و CATIA برای اصلاح ساختار هر جزء انجام می شود و اطمینان حاصل می شود که استحکام، استحکام و دقت قالب مطابق با الزامات تولید است.

3. انتخاب مواد

بدنه قالب گیر پانل داخلی هود خودرو از فولاد 45 و 42 CrMo ساخته شده است، در حالی که پروفیل ها و قطعات کلیدی از فولاد ابزاری مانند Cr12MoV (HRC48-52 پس از عملیات حرارتی) استفاده می کنند. برای ستون های راهنما و بوش ها از فولاد مقاوم در برابر سایش استفاده می شود.

5. ماشینکاری دقیق

ماشین‌کاری خشن و ماشین‌کاری دقیق CNC با سرعت بالا (دقت سطح ± 0.01 میلی‌متر)، همراه با برش سیم، EDM و سایر فرآیندهای ماشین‌کاری خاص، و همچنین عملیات حرارتی و عملیات سطح، اطمینان حاصل می‌کند که عملکرد قالب مطابق با استانداردها است.

6. مونتاژ و قالب گیری آزمایشی T0

پس از مونتاژ، قالب روی پرس تست می شود. پارامترها به طور مکرر تنظیم می شوند، نمونه ها بررسی می شوند، و قالب اصلاح و بهینه می شود تا زمانی که همه شاخص های محصول مطابق با استانداردها باشند.

کاربرد محصول

قالب مهر زنی پانل داخلی هود خودرو SIKAIDA به طور گسترده در ساخت پانل های داخلی کاپوت برای خودروهای سواری و وسایل نقلیه تجاری استفاده می شود که به طور موثر قطعات سطح منحنی پیچیده را تشکیل می دهد و از عملکرد کارآمد و پایدار خطوط تولید بدنه خودروسازان پشتیبانی می کند.

روند توسعه:

1. قالب گیری یکپارچه فوق العاده بزرگ

 گرایش به پانل های داخلی هود یکپارچه، الزامات تناژ و اندازه قالب را افزایش می دهد. استفاده گسترده از پرس های با ظرفیت 2000 تن و بالاتر، پیچیدگی طراحی و ساخت را افزایش می دهد.

2. سازگاری با مواد سبک وزن

گسترش کاربردهای فولاد و آلیاژ آلومینیوم با استحکام بالا مستلزم تنظیم پارامترهای طراحی قالب است که چالش‌های جدیدی را برای فناوری تولید ایجاد می‌کند.

3. ساخت هوشمند و دیجیتالی سازی

با استفاده از شبیه‌سازی CAE، ماشین‌ابزار CNC و فناوری‌های دوقلوی دیجیتال، به مدیریت دیجیتالی کامل چرخه عمر قالب‌ها دست می‌یابیم که دقت و کارایی را بهبود می‌بخشد.

4. تغییر سریع قالب و تولید خودکار

ما موقعیت‌یابی سریع و عملکردهای قفل کردن قالب‌ها را بهینه می‌کنیم و آنها را با خطوط تولید خودکار ادغام می‌کنیم تا نیازهای تولید چندگانه و دسته‌ای کوچک را برآورده کنیم.

قالب مهر زنی پانل داخلی هود خودرو SIKAIDA فناوری هایی را از چندین زمینه ادغام می کند که نشان دهنده سطح پیشرفته قالب های مهر زنی است. با چرخه توسعه 8-15 ماهه و هزینه های بالا، معیار قابل توجهی برای قدرت شرکت است. به همراه توسعه هوشمندانه و سبک وزن صنعت خودرو به ارتقاء خود ادامه خواهد داد و از توسعه با کیفیت بالا صنعت خودروسازی جهانی پشتیبانی می کند.
