قالب مهر زنی پنل داخلی درب صندوق عقب خودرو

قالب مهر زنی پانل داخلی درب صندوق عقب خودرو SIKAIDA یک سیستم قالب یکپارچه بزرگ، پیچیده و با دقت بالا است که برای مهر و موم کردن فولاد نورد سرد، فولاد ضد زنگ، آلیاژ آلومینیوم و سایر ورق های فلزی در پانل های داخلی درب صندوق استفاده می شود. این یک قالب منفرد نیست، بلکه یک سیستم قالب پیشرونده یا کامپوزیت چند ایستگاهی است که می‌تواند فرآیندهای شکل‌دهی، پیرایش، پانچ و فلنج را در یک عملیات کامل کند. این یک معیار برای فناوری قالب پانل بدنه خودرو است که مستقیماً ظاهر، تناسب و عملکرد ساختاری محصول نهایی را تعیین می کند.

ویژگی های اصلی محصول

1. اندازه بزرگ و ساختار پیچیده

پانل های داخلی درب تنه معمولاً بیش از 1.2 متر طول و 0.8-1.0 متر عرض دارند و اشکال پیچیده ای از جمله دنده های تقویت کننده، سوراخ های نصب و سازه های فلنجی دارند. قالب مهر زنی پنل داخلی درب صندوق خودرو از سطوح متعدد آزاد و ماشینکاری پیوسته چند ایستگاهی برای اطمینان از شکل گیری دقیق خطوط پیچیده استفاده می کند.

2. دقت فوق العاده بالا و کیفیت سطح

به عنوان یک جزء بیرونی و ساختاری، پانل داخلی صندوق عقب نیازی به خراش، چروک یا ترک ندارد. قالب‌های SIKAIDA دارای سطوح فوق‌العاده صاف، توزیع تنش یکنواخت و جریان بهینه مواد هستند که از طریق ماشین‌کاری با دقت بالا و فناوری‌های پیشرفته تصفیه سطح به دست می‌آیند.

3. سازگاری چند ماده

سازگار با مواد مختلف ورق مانند فولاد نورد سرد، فولاد گالوانیزه، فولاد ضد زنگ و آلیاژهای آلومینیوم، ساختار قالب برای عملکرد شکل دهی و ویژگی های برگشت فنری مواد مختلف بهینه شده است. این می تواند سیستم های موقعیت یابی و شناسایی ویژه را برای دستیابی به تولید انعطاف پذیر یکپارچه کند.

4. مکانیزم تشکیل مجتمع و اتوماسیون

برای بسیاری از زوایای منفی و ساختارهای زیر برش، قالب مهر زنی پانل داخلی درب صندوق عقب خودرو مجهز به مکانیزم کامل گوه، لغزنده و شکل دهی هیدرولیکی، همراه با تغذیه خودکار، موقعیت دقیق و سیستم تخلیه پایدار است که امکان تولید انبوه بدون سرنشین قابل اعتماد را فراهم می کند.

5. نظارت و کنترل هوشمند

این قالب سنسورهای فشار، آشکارسازهای جابجایی و کنترل‌کننده‌های دما را برای دستیابی به نظارت در زمان واقعی فرآیند قالب‌گیری، خودبهینه‌سازی پارامترها و قابلیت ردیابی کیفیت، تضمین سازگاری محصولات دسته‌ای، ادغام می‌کند.

حوزه های کاربردی

قالب های مهر زنی پانل داخلی صندوق عقب SIKAIDA به طور گسترده در وسایل نقلیه مسافربری مختلف و زمینه های مرتبط استفاده می شود:

- سدان، هاچ بک، SUV، MPV

- وسایل نقلیه انرژی جدید (الکتریکی خالص، پلاگین هیبریدی، هیبریدی)

- تولید قطعات خودرو

- بازار تعمیر و تعویض خودرو پس از فروش

با توسعه وسایل نقلیه سبک وزن، استفاده از پانل های داخلی صندوق عقب آلیاژ آلومینیوم به طور فزاینده ای گسترده می شود. فن آوری قالب ما برای انطباق با مواد و نیازهای فرآیند بالاتر به ارتقاء خود ادامه می دهد.

فرآیند تولید

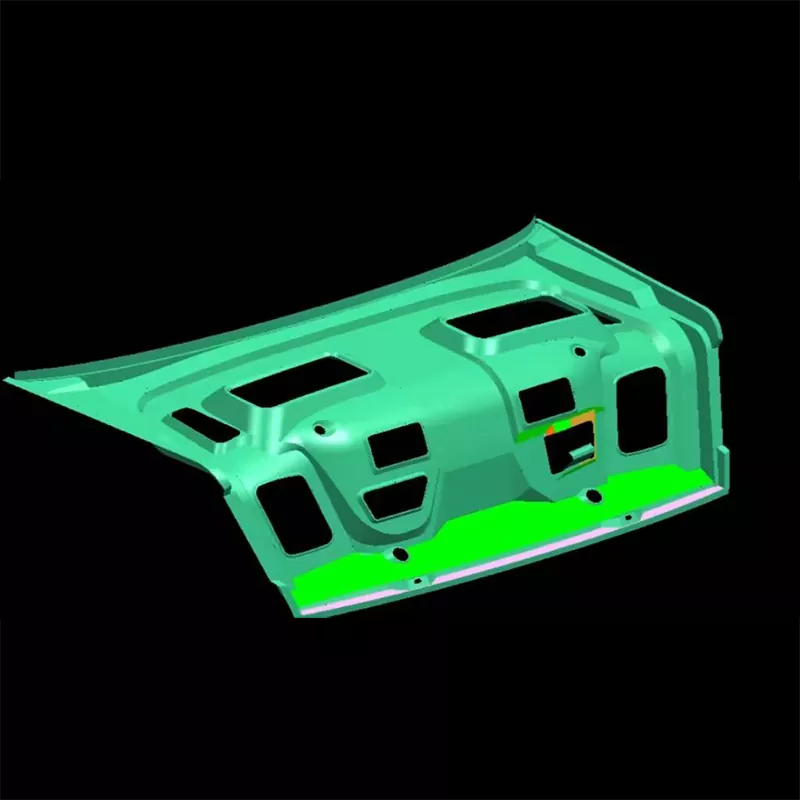

1. تجزیه و تحلیل محصول و شبیه سازی CAE

قالب مهر زنی پانل داخلی درب صندوق عقب خودرو از نرم افزارهای AutoForm و Dynaform برای تجزیه و تحلیل شکل پذیری، پیش بینی برگشت فنری و شبیه سازی توزیع ضخامت استفاده می کند تا به طور فعال از عیوب قالب گیری مانند ترک خوردن، چروک شدن و برگشت فنری جلوگیری کند.

2. طراحی قالب

طراحی سه بعدی کامل با استفاده از نرم افزارهای UG، CATIA و SolidWorks، پوشش طراحی سطح، هدایت، تخلیه و سیستم های موقعیت یابی، مطابقت کامل با خواص مواد و پارامترهای تجهیزات.

3. انتخاب مواد

- قطعات کار: Cr12MoV، SKD11، W6Mo5Cr4V2 (سختی بالا، مقاومت در برابر سایش بالا)

- بدنه پایه: فولاد 45#، Q235 (استحکام بالا، استحکام بالا)

- پایه ها و بوش های راهنما: فولاد بلبرینگ، SUJ2 (دقت پایدار)

4. ماشینکاری دقیق

- ماشینکاری خشن: فرز دروازه ای، سیم EDM

- ماشینکاری نهایی: CNC با سرعت بالا (دقت ± 0.01 میلی متر)، سنگ زنی، پرداخت

- ماشینکاری ویژه: ماشینکاری تخلیه الکتریکی (EDM)، پولیش الکتریکی

- درمان سطح: نیتریدینگ، آبکاری کروم، پوشش DLC

5. مونتاژ و قالب آزمایشی T0

پس از اتمام مونتاژ و تست دقیق کلیه قطعات، قالب گیری آزمایشی و بازرسی قطعه اول انجام می شود. اصلاح و بهینه سازی مستمر قالب تا رسیدن به تولید انبوه پایدار انجام می شود.

روندهای توسعه

1. سبک سازی و قالب گیری یکپارچه: با استفاده از آلیاژهای آلومینیوم و فولاد با استحکام بالا، اجزای متعددی در یک واحد ادغام می شوند و تعداد قطعات و نقاط اتصال را کاهش می دهند.

2. فن‌آوری‌های ترموفرمینگ و هیدروفرمینگ: قالب‌ها به طور گسترده برای مواد با مقاومت بالا اعمال می‌شوند، با سیستم‌های کنترل دمای پیشرفته و مواد مقاوم در برابر دمای بالا مجهز شده‌اند و به دمای شکل‌دهی 500-900 درجه می‌رسند.

3. ساخت هوشمند و دیجیتالی سازی: ادغام شبکه های حسگر و ترکیب فناوری دوقلو دیجیتال، راه اندازی مجازی، تعمیر و نگهداری پیش بینی، و خود بهینه سازی فرآیند به دست آمده است.

4. کاربردهای ساخت افزودنی: چاپ سه بعدی برای ساخت کانال های آب خنک کننده پیچیده و ساختارهای سبک وزن، بهبود کارایی قالب و کوتاه کردن چرخه های تولید استفاده می شود.

5. فناوری شکل دهی چند ماده ای: قابل انطباق با ساختارهای بدنه کامپوزیت فولاد-آلومینیوم و پلاستیک-فلز که نیازهای ویژه شکل دهی چند ماده را برآورده می کند.

سوالات متداول

Q1: معمولاً چه موادی در قالب مهر زنی پنل داخلی درب صندوق خودرو استفاده می شود؟

A1: قسمت کار قالب عمدتاً از فولاد ابزار با کربن بالا و کروم بالا (مانند Cr12MoV، SKD11) و فولاد با سرعت بالا برای اطمینان از سختی بالا و مقاومت در برابر سایش استفاده می کند. قسمت پایه از فولاد ساختاری مانند فولاد 45 و Q235 برای اطمینان از استحکام استفاده می کند. ستون های راهنما و بوش ها از فولاد بلبرینگ یا SUJ2 استفاده می کنند. انتخاب مواد قالب برای مواد تشکیل دهنده مختلف تنظیم می شود. به عنوان مثال، هنگام تشکیل آلیاژهای آلومینیوم، توجه بیشتری به ضد چسبندگی و هدایت حرارتی مواد می شود.

Q2: چرخه تولید قالب مهر زنی پنل داخلی درب صندوق خودرو چقدر است؟

A2: قالب مهر زنی برای پانل داخلی صندوق عقب خودرو معمولاً 8-15 ماه از طراحی تا تحویل طول می کشد. چرخه خاص به پیچیدگی محصول، نوع مواد، الزامات دقت و سطح فنی شرکت سازنده بستگی دارد. قالب های پیچیده یک تکه یا قالب ها با استفاده از مواد جدید ممکن است چرخه توسعه طولانی تری داشته باشند.

Q3: چگونه از کیفیت شکل دهی پانل داخلی تنه اطمینان حاصل کنیم؟

A3: اطمینان از کیفیت شکل دهی نیاز به کنترل از جنبه های مختلف دارد: اول، تجزیه و تحلیل اولیه شبیه سازی CAE برای پیش بینی عیوب شکل گیری بالقوه. دوم، دقت در ساخت قالب، با پرداخت سطحی که معمولاً به Ra0.4 یا بالاتر نیاز دارد. سوم، بهینه سازی پارامترهای فرآیند، از جمله فشار، ضربه، و روانکاری. چهارم، استفاده از سیستم های نظارتی پیشرفته برای نظارت بر فرآیند شکل گیری در زمان واقعی. و پنجم، بازرسی دقیق مواد خام و کنترل پایداری فرآیند.

Q4: عمر قالب چقدر است؟

A4: بسته به مواد و فرآیند، طول عمر یک قالب مهر زنی پنل داخلی درب صندوق عقب خودرو معمولاً بین 300000 تا 1000000 چرخه است. استفاده از مواد قالب با کیفیت بالا و فرآیندهای عملیات حرارتی مناسب، همراه با نگهداری مناسب، می تواند عمر قالب را به میزان قابل توجهی افزایش دهد. طول عمر قالب های شکل دهی آلیاژ آلومینیوم به طور کلی بیشتر از قالب های شکل دهی فولاد است.

Q5: چگونه می توان الزامات شکل گیری مواد مختلف را برآورده کرد؟

A5: قالب ها باید به طور خاص برای مواد مختلف طراحی شوند. به عنوان مثال، شکل دادن فولاد به نیروی شکل دهی بیشتر و روانکاری بهتر نیاز دارد. تشکیل آلیاژهای آلومینیوم نیاز به در نظر گرفتن چسبندگی مواد و هدایت حرارتی دارد. و تشکیل فولاد با استحکام بالا به جبران برگشت فنری بیشتر نیاز دارد. با تنظیم شکل قالب، پارامترهای فرآیند و عملیات سطحی، می توان ویژگی های شکل دهی مواد مختلف را تطبیق داد.
