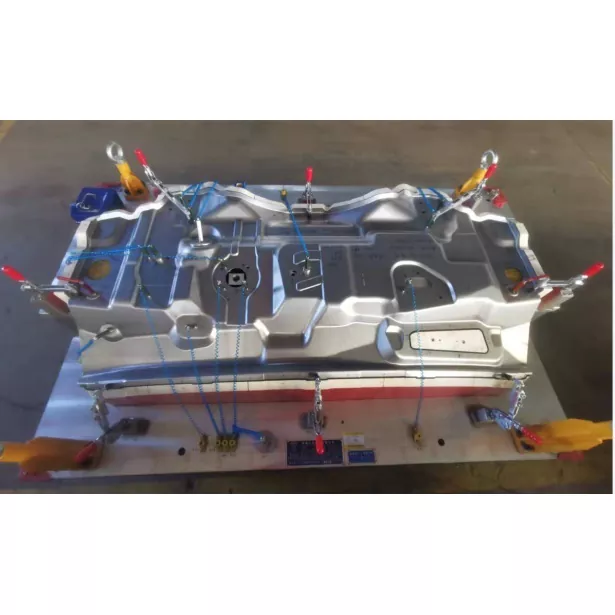

قالب های مهر زنی مونتاژ پانل جلوی خودرو

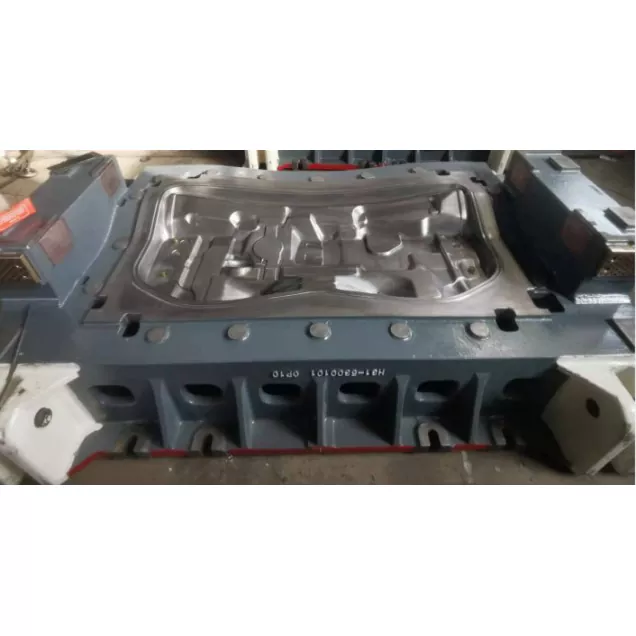

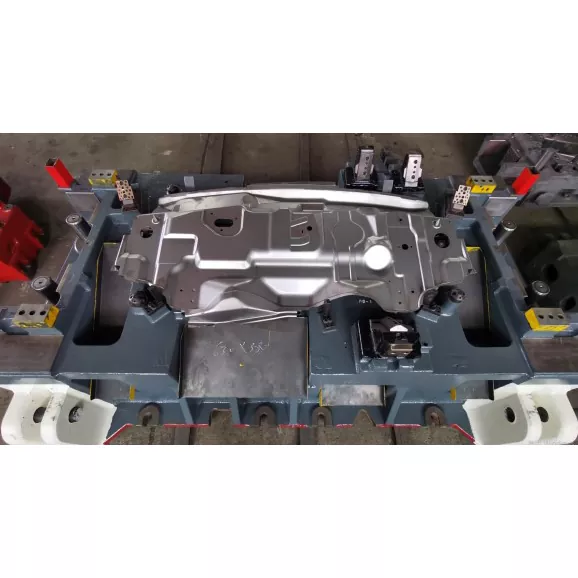

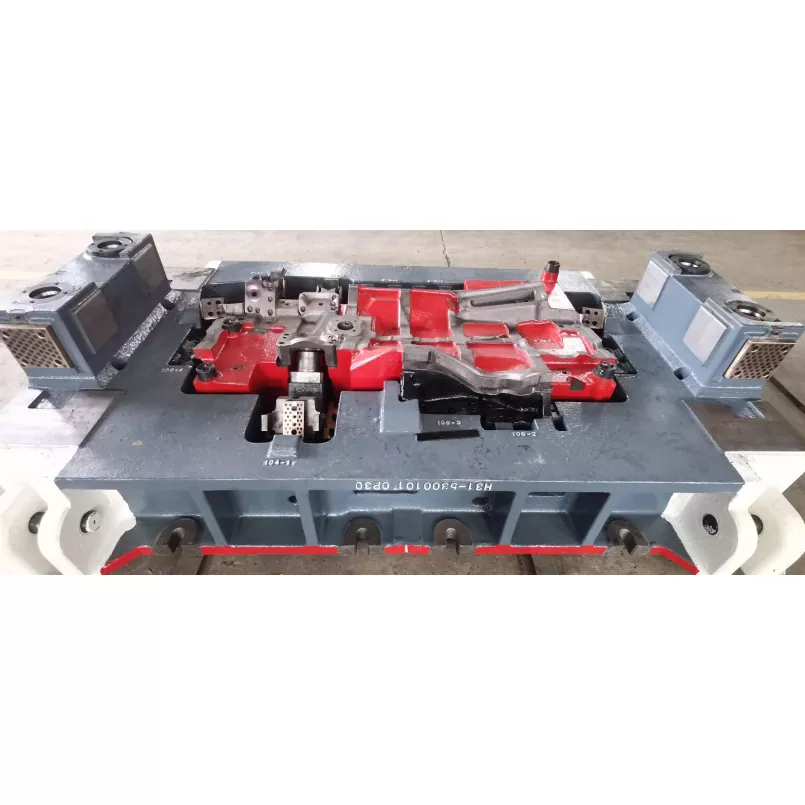

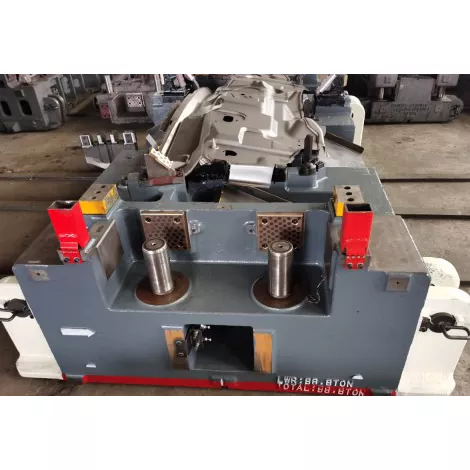

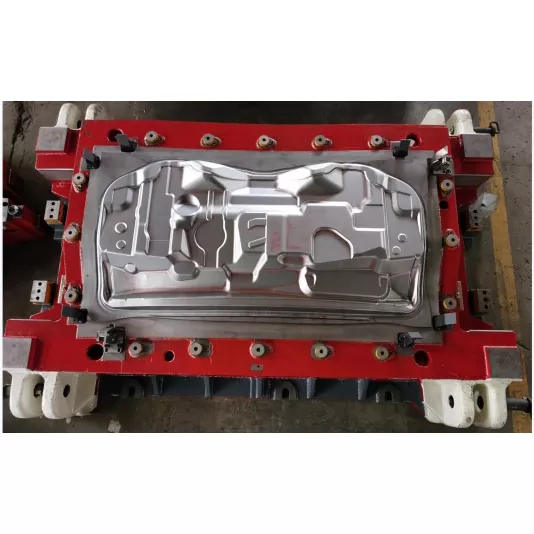

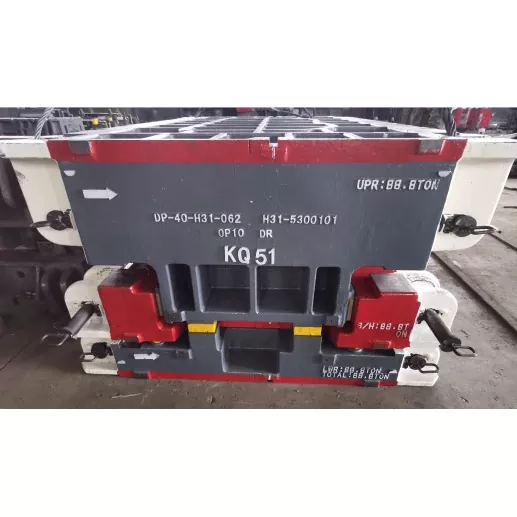

قالب های مهر زنی مونتاژ پانل جلوی خودرو SIKAIDA به طور مستقل تجهیزات دقیق پیشرفته ای هستند که برای تولید انبوه مجموعه های پانل جلویی مناسب هستند. با توجه به ساختار پیچیده و الزامات بالای مجموعه پانل جلویی (پانل‌های بدنه بزرگ)، قالب فناوری‌های پیشرفته را برای حل چالش‌های اصلی تولید ادغام می‌کند. این کارخانه مجهز به تجهیزات حرفه ای و یک تیم اختصاصی است تا اطمینان حاصل شود که کیفیت قالب مطابق با استانداردها است.

جزئیات محصول

1. تشکیل پانل بدنه بزرگ

کنترل دقیق جریان و کشش مواد، دقت ابعادی کلیدی در ± 0.1 میلی متر، خطای صافی ≤0.15 میلی متر بر متر؛ مناطق کشش عمیق از شکل دهی پیشرونده چند پاسی برای جلوگیری از نقص مواد و بهبود عملکرد استفاده می کنند.

2. فناوری شکل دهی سطح منحنی پیچیده

قالب های مهر زنی مونتاژ پانل جلوی خودرو از شکل دهی هایپربولوئید و ساختار پروفایل قابل تنظیم استفاده می کند. همراه با تجزیه و تحلیل CAE و بهینه سازی فرآیند، مشکلاتی مانند چروک شدن و ترک خوردگی را حل می کند، به دقت سطح در محدوده ± 0.05 میلی متر می رسد و سازگاری با اجزای مجاور را تضمین می کند.

3. طراحی تیر تقویت کننده یکپارچه

پانل جلویی و تیر تقویت‌کننده با استفاده از فناوری حفره شکاف، سازگار با مواد با استحکام بالا و اطمینان از دقت هندسی تیر تقویت‌کننده (صراحت ≤0.1mm/m، موازی ≤0.15mm) یکپارچه شده‌اند.

4. شکل دهی مجتمع چند جزئی

فرآیندهای چندگانه یکپارچه شده‌اند و شکل‌گیری چند جزء را در یک عملیات مهر زنی تکمیل می‌کنند. طراحی مدولار و تغییر سریع قالب با تولید چند مشخصات منطبق است، به نرخ استفاده از مواد ≥80٪ و بهبود راندمان تولید می رسد.

5. دقت بالا و عملکرد ایمنی

هدایت با دقت بالا و کنترل بازخورد فشار، دقت حفره مهم را در ± 0.05 میلی متر تضمین می کند. طراحی ساختاری بهینه تغییر شکل طراحی شده را در هنگام برخورد تضمین می کند و ایمنی سرنشینان را تضمین می کند.

6. کنترل هوشمند فرآیند و بهینه سازی

Automotive Front Panel Assembly Stamping Dies از نرم افزار CAE برای طراحی بهینه استفاده می کند و از یک کنترل سه حلقه و سیستم نظارت هوشمند برای نظارت بر وضعیت شکل دهی در زمان واقعی استفاده می کند و کیفیت محصول پایدار را تضمین می کند.

ویژگی های محصول و برنامه های کاربردی

1. وسایل نقلیه مسافری: استحکام بدن و ایمنی برخورد را تضمین می کند و الزامات آب بندی بیرونی را برآورده می کند.

2. وسایل نقلیه تجاری: در برابر ضربه های سنگین مقاومت می کند و قابلیت اطمینان و دوام ساختاری را تضمین می کند.

3. SUV/وسایل نقلیه خارج از جاده: با محفظه های بزرگ موتور سازگار می شود و محافظت از جلو را افزایش می دهد.

4. وسایل نقلیه الکتریکی: با الزامات خاص مانند بسته های باتری و کانال های خنک کننده سازگار است، در حالی که طراحی سبک وزن را نیز در نظر می گیرد.

5. ماشین‌های مسابقه‌ای/ماشین‌های عملکردی: الزامات آیرودینامیک، سبک وزن و استحکام بالا را برآورده می‌کند.

6. کامیون/اتوبوس: با وسایل نقلیه بزرگ تطبیق می یابد و از ظرفیت باربری و ایمنی در برخورد اطمینان می دهد.

معرفی فرآیند تولید

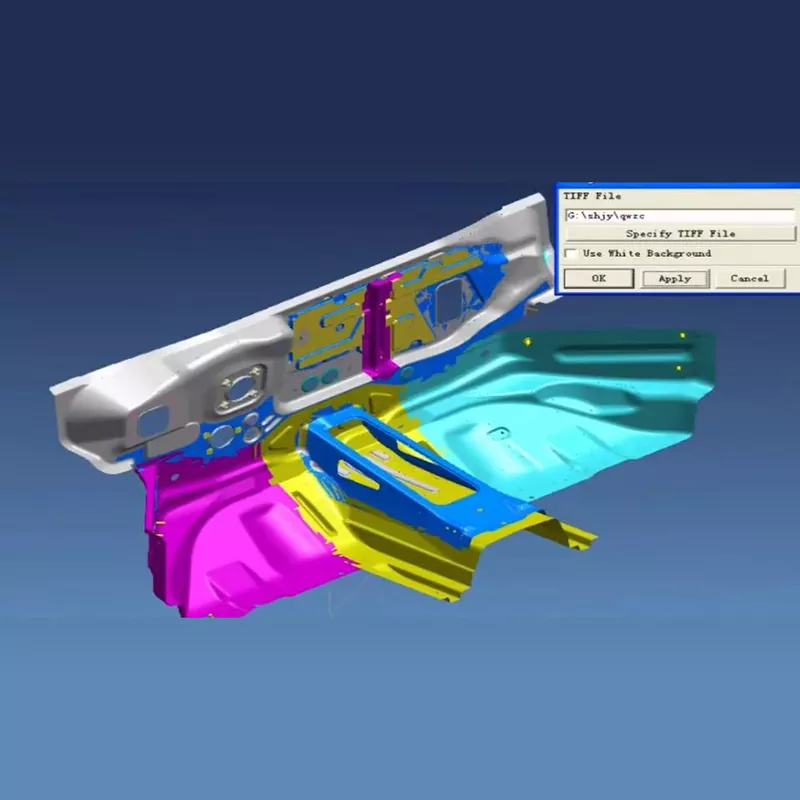

1. طراحی و تجزیه و تحلیل محصول

نرم افزار حرفه ای برای تجزیه و تحلیل شکل پذیری و بهینه سازی فرآیند برای تعیین پارامترهای بهینه، تعادل ایمنی و دقت مونتاژ استفاده می شود.

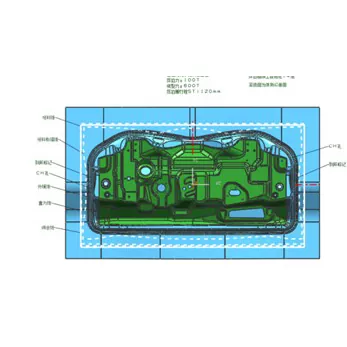

2. طراحی ساختار قالب

طراحی کامل سه بعدی، ساختار مدولار، تعمیر و نگهداری آسان، سازگار با تولید خودکار و عملیات روباتیک.

3. انتخاب مواد و آماده سازی

- قطعات کار: فولاد قالب با سختی بالا انتخاب شده است، با آلیاژ خاصی که در مناطق عمیق کشش استفاده می شود.

- پایه قالب / قطعات استاندارد: فولاد با کیفیت بالا برای اطمینان از استحکام و دقت انتخاب شده است.

- درمان سطح: نیتریدینگ، آبکاری کروم سخت و غیره برای کاهش اصطکاک و چسبندگی.

4. فرآیند ماشینکاری دقیق

ماشینکاری خشن امکان تکمیل هزینه ماشینکاری را فراهم می کند. تکمیل با استفاده از تجهیزات پیشرفته انجام می شود، زبری سطح Ra0.2، دقت موقعیت سوراخ ± 0.01 میلی متر، و سختی ≥HV950 پس از عملیات تقویت سطح انجام می شود.

5. اسمبلی و اشکال زدایی

مونتاژ دقیق، اشکال زدایی پارامترهای روی ماشین، بازرسی قطعه اول و تولید آزمایشی دسته ای، پایداری و قابلیت اطمینان قالب را تضمین می کند.

روندهای توسعه

1. سبک و استحکام بالا: سازگاری با مواد جدید و به کارگیری فرآیندهای پیشرفته، متعادل کردن وزن سبک و ایمنی.

2. بهینه سازی دقیق و ایمنی: توسعه به سمت دقت در سطح میکرون، تقویت تشخیص آنلاین و بهینه سازی برخورد.

3. تولید انعطاف پذیر: تغییر سریع قالب (≤15 دقیقه)، قابل انطباق با تولید چند گونه و دسته کوچک.

4. اشکال زدایی دیجیتال: ترکیب دوقلوهای دیجیتال برای کوتاه کردن چرخه های توسعه بیش از 30٪.

5. تولید سبز: سازگار با محیط زیست و صرفه جویی در انرژی، سازگار با نیازهای وسایل نقلیه انرژی جدید.

سوالات متداول

Q1: چه موادی معمولاً در قالب های مهر زنی مونتاژ پانل جلویی خودرو استفاده می شود؟

A1: قطعات کار عمدتا از فولادهای قالب با سختی بالا مانند SKD11، Cr12MoV و DC53 استفاده می کنند. برای كشش عمیق قطعات شكل دهی و تقویت نواحی شكل دهی تیر، از فولاد پرسرعت متالورژی پودر یا كاربید سیمانی استفاده می شود. قاب قالب از فولادهای سازه ای مانند فولاد 45 و Q235 و قطعات استاندارد مانند ستون های راهنما و آستین های راهنما از فولاد بلبرینگ GCr15 استفاده می کند. برای سطوح منحنی شکل‌دهی بسیار سخت، گاهی اوقات از مواد پوششی سرامیکی یا الماسی برای اطمینان از مقاومت در برابر سایش و عمر مفید قالب استفاده می‌شود.

Q2: چرخه تولید قالب های مونتاژ فاسی جلوی خودرو چقدر است؟

A2: بسته به پیچیدگی و دقت مورد نیاز مجموعه فاسیای جلو، چرخه تولید معمولاً 16-24 هفته است. قالب‌های مونتاژ فاسیای جلوی استاندارد تقریباً 16 هفته طول می‌کشد، قالب‌های منحنی پیچیده جلو 20 هفته طول می‌کشد، و قالب‌های مونتاژ فاسیای جلویی بسیار بزرگ یا سبک ممکن است بیش از 24 هفته طول بکشد. چرخه خاص به پیچیدگی ساختار فاسیای جلو، دشواری شکل گیری سطح منحنی و الزامات عملکرد ایمنی برخورد بستگی دارد.

Q3: عمر قالب ها چقدر است؟

A3: در شرایط استفاده و نگهداری عادی، طول عمر قالب های مهر زنی مونتاژ فاسیای جلو می تواند به بیش از 300000 چرخه برسد. از طریق انتخاب مواد با کیفیت بالا، عملیات حرارتی مناسب و ماشینکاری دقیق، طول عمر برخی از قالب ها می تواند به 500000 چرخه برسد. نواحی با سایش بالا مانند نواحی شکل‌دهی عمیق، سطوح تشکیل‌دهنده تیرهای تقویت‌کننده و سطوح منحنی نیاز به تعمیر و نگهداری و تعویض منظم دارند تا کیفیت محصول و پایداری شکل‌دهی تضمین شود.

Q4: دقت و عملکرد ایمنی مجموعه فاسیای جلو چگونه تضمین می شود؟

A4: با بهینه سازی پارامترهای فرآیند شکل دهی از طریق تجزیه و تحلیل CAE، به کارگیری یک سیستم هدایت با دقت بالا، کنترل برگشت فنر و توزیع ضخامت مواد، و بازرسی منظم و حفظ دقت قالب، دقت ابعادی مجموعه پانل جلویی را می توان در محدوده ± 0.1 میلی متر کنترل کرد و صافی سطوح جفت گیری می تواند به 15mm/0 برسد. به طور همزمان، یک طراحی ساختاری معقول و فرآیند عملیات حرارتی تضمین می کند که مجموعه پانل جلویی دارای استحکام ساختاری کافی و عملکرد ایمنی در برابر برخورد است.

Q5: نکات کلیدی کنترل در فرآیند تولید قالب های مهر زنی مونتاژ پانل جلوی خودرو چیست؟

A5: نکات کلیدی کنترل در ساخت قالب های مونتاژ پانل جلو عبارتند از: ① ماشینکاری دقیق پروفیل های سطح پوشش بزرگ برای اطمینان از صافی و دقت سطح. ② تقویت کیفیت شکل دهی سازه های تیر برای اطمینان از موقعیت و استحکام. ③ کنترل جریان مواد سطوح منحنی پیچیده برای جلوگیری از ایجاد نقص. ④ ماشینکاری دقیق سوراخ های نصب برای اطمینان از دقت مونتاژ. ⑤ فرآیند عملیات حرارتی برای اطمینان از سختی و چقرمگی. هر نقطه کنترل نیاز به بازرسی کیفیت دقیق و کنترل فرآیند، به ویژه کنترل دقیق تشکیل پوشش بزرگ و ساختارهای سطح منحنی پیچیده دارد.
