قالب های مهر زنی براکت کوچک خودرو

براکت های کوچک خودرو اجزای باربر حیاتی هستند که برای پشتیبانی مجموعه ها، ثابت کردن موقعیت ها، اتصال سازه ها و انتقال بارها استفاده می شوند. قالب های مهر زنی براکت کوچک خودرو SIKAIDA به طور خاص برای براکت های دقیق مختلف مانند براکت های موتور و سیستم تعلیق طراحی شده است که پشتیبانی پیچیده و موقعیت سوراخ دقیق را برای برآوردن نیازهای سختگیرانه تولید خودرو یکپارچه می کند.

ویژگی های اصلی محصول

1. تشکیل ساختار پشتیبانی پیچیده

با وجود اندازه جمع و جور و ساختار پیچیده براکت ها، قالب های SIKAIDA، از طریق شبیه سازی دقیق و جبران برگشت فنری، ابعاد بحرانی را در محدوده ± 0.1 میلی متر کنترل می کنند و از صافی، دقت سوراخ و استحکام ساختاری مطابق با استانداردها هستند.

2. استحکام بالا و استحکام بالا

اجزای اصلی قالب های مهر زنی براکت کوچک خودرو از فولادهای قالبی با سختی بالا مانند SKD11 و Cr12MoV استفاده می کنند که پس از عملیات حرارتی به سختی HRC 48-52 می رسد. این به آنها اجازه می دهد تا بارهای ضربه ای با فرکانس بالا را تحمل کنند و عمر مفیدی بیش از 500000 چرخه دارند و ظرفیت تحمل بار پایدار را تضمین می کنند.

3. طراحی یکپارچه چند منظوره

با ادغام چندین فرآیند مانند مهر زنی، خم شدن، و پانچ کردن، و ترکیب مکانیسم هایی مانند بلوک های لغزنده و فنرهای نیتروژنی، پردازش پیچیده را می توان در یک حرکت کامل کرد و به طور قابل توجهی راندمان تولید و کیفیت محصول را بهبود بخشید.

4. موقعیت سوراخ دقیق و سیستم اتصال

دقت سوراخ نصب به ± 0.05 میلی متر و زبری دیواره سوراخ Ra 0.8 می رسد. ساختارهای اتصال فلنج و پرچ بهینه شده اتصال براکت ایمن و بدون شل شدن را تضمین می کند و استفاده طولانی مدت از وسیله نقلیه قابل اطمینان را تضمین می کند.

5. تودرتو هوشمند و بهینه سازی CAE

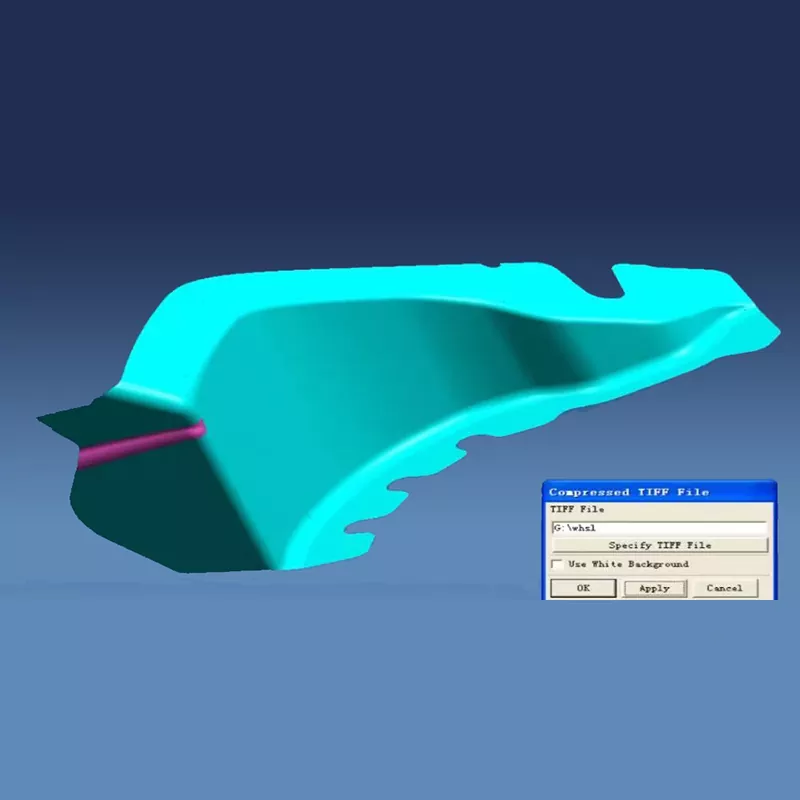

با استفاده از نرم‌افزار CAE مانند AutoForm برای بهینه‌سازی تودرتو، میزان استفاده از مواد به بیش از 85 درصد افزایش می‌یابد که به طور موثری عیوب شکل‌گیری را کاهش می‌دهد و نرخ ضایعات را کاهش می‌دهد.

حوزه های کاربردی

قالب های مهر زنی براکت کوچک خودرو SIKAIDA کاربردهای گسترده ای دارد که تولید موتور، سیستم تعلیق، داشبورد، صندلی، باتری، درب و براکت های سیستم اگزوز را پوشش می دهد.

فرآیند تولید

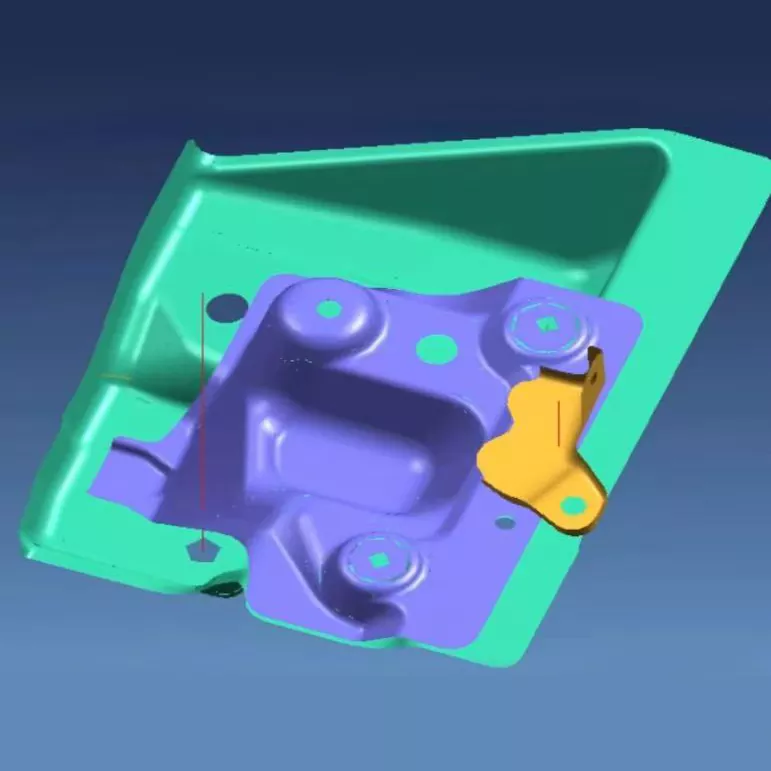

1. طراحی محصول و تجزیه و تحلیل CAE

ایجاد شبیه‌سازی و بهینه‌سازی فرآیند با استفاده از نرم‌افزار CAE برای شناسایی عیوب بالقوه و تعیین راه‌حل بهینه، حصول اطمینان از ساخت قالب موفق انجام می‌شود.

2. طراحی 3 بعدی ساختار قالب

قالب‌های مهر زنی براکت کوچک خودرو از نرم‌افزار طراحی کامل سه‌بعدی مانند UG و CATIA برای اصلاح حفره‌ها، سیستم‌های هدایت و سایر اجزاء استفاده می‌کنند و از ساختار قالب منطقی و سهولت نگهداری اطمینان می‌دهند.

3. انتخاب مواد

قطعات کار از فولاد قالب سخت مانند SKD11، پایه قالب از فولاد 45 با عملیات حرارتی، قطعات استاندارد از فولاد بلبرینگ GCr15 و قطعات پانچ از فولاد پرسرعت یا کاربید سیمانی برای اطمینان از دقت و دوام استفاده می‌کنند.

4. ماشینکاری دقیق

ماشین‌کاری خشن اجازه می‌دهد تا حد امکان را فراهم کند و ماشین‌کاری دقیق دقت را تضمین می‌کند. عملیات‌های سطحی مانند نیتریدینگ و آبکاری کروم سخت، سختی و مقاومت در برابر سایش قالب را بیشتر می‌کنند و کیفیت محصول را تضمین می‌کنند.

5. اسمبلی و اشکال زدایی

پس از مونتاژ دقیق، قالب های مهر زنی براکت کوچک خودرو تحت فشار آزمایشی و اشکال زدایی قرار می گیرند. بازرسی قطعه اول و تولید آزمایشی دسته ای صحت، پایداری و قابلیت اطمینان قالب را تأیید می کند.

سوالات متداول

Q1: معمولاً چه موادی در قالب های مهر زنی براکت کوچک خودرو استفاده می شود؟

A1: قطعات کار در درجه اول از فولادهای قالب با سختی بالا مانند SKD11، Cr12MoV و DC53 استفاده می کنند. قاب قالب از فولادهای ساختاری مانند فولاد 45 و Q235 استفاده می کند. قطعات استاندارد مانند ستون های راهنما و بوشینگ ها از فولاد بلبرینگ GCr15 استفاده می کنند. برای مناطق با سایش بالا مانند سوراخ کردن، گاهی اوقات از آلیاژ سخت یا فولاد با سرعت بالا برای اطمینان از استحکام، سختی و دوام قالب استفاده می شود.

Q2: چرخه تولید قالب های براکت کوچک خودرو چقدر است؟

A2: بسته به پیچیدگی و دقت قالب، چرخه تولید معمولاً 10-18 هفته است. ساخت قالب‌های براکت ساده تقریباً 10 هفته طول می‌کشد، قالب‌های براکتی با پیچیدگی متوسط ​​14 هفته طول می‌کشد، و قالب‌های براکتی پیچیده با دقت بالا ممکن است به 18 هفته یا بیشتر نیاز داشته باشند. چرخه خاص به پیچیدگی ساختار براکت، دقت مورد نیاز سوراخ ها و دشواری فرآیند ماشینکاری بستگی دارد.

Q3: عمر مفید قالب های مهر زنی براکت کوچک خودرو چقدر است؟

A3: در شرایط استفاده و نگهداری عادی، طول عمر قالب های مهر زنی براکت کوچک می تواند به بیش از 500000 چرخه برسد. از طریق انتخاب مواد با کیفیت بالا، عملیات حرارتی مناسب و ماشینکاری دقیق، طول عمر برخی از قالب ها می تواند به 1 میلیون چرخه برسد. به خصوص برای قطعات با سایش بالا مانند پانچ کردن، تعمیر و نگهداری منظم و تعویض برای اطمینان از کیفیت محصول مورد نیاز است.

Q4: چگونه از صحت و عملکرد پشتیبانی از براکت های مهر شده اطمینان حاصل کنیم؟

A4: از طریق تجزیه و تحلیل CAE برای بهینه سازی پارامترهای فرآیند، اتخاذ سیستم های هدایت با دقت بالا، کنترل برگشت فنری مواد، و بررسی منظم و حفظ دقت قالب، دقت ابعادی براکت را می توان در ± 0.1 میلی متر کنترل کرد و صافی سطح پشتیبانی می تواند به 0.05 میلی متر بر متر برسد. در عین حال، طراحی ساختاری معقول و فرآیندهای عملیات حرارتی تضمین می کند که براکت دارای استحکام پشتیبانی و استحکام اتصال کافی است.

Q5: نکات کلیدی کنترل در فرآیند تولید قالب های براکت چیست؟

A5: نقاط کنترل کلیدی در ساخت قالب براکت عبارتند از: ① ماشینکاری سوراخ دقیق برای اطمینان از دقت سوراخ نصب. ② از ماشینکاری سطح پشتیبانی کنید تا از صافی و صافی اطمینان حاصل شود. ③ شکل گیری ساختار اتصال برای اطمینان از استحکام اتصال. ④ فرآیند عملیات حرارتی برای اطمینان از سختی و چقرمگی؛ ⑤ مونتاژ و اشکال زدایی برای اطمینان از دقت قالب و ثبات عملیاتی. هر نقطه کنترل نیاز به بازرسی کیفیت دقیق و کنترل فرآیند دارد.
